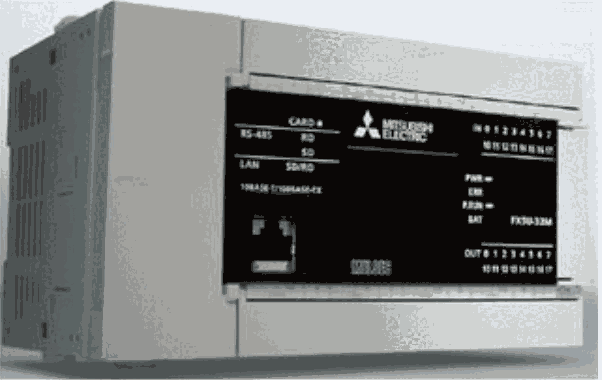

三菱可編程控制器FX5U-32MT-ES-3
三菱PLC iQ-F系列FX5U產品新功能與型號說明
一、FX5U功能說明
1、控制規(guī)模：32~256點(CPU單元：32/64/80點)
CC-Link，AnyWireASLINK和Bitty包括遠程I/O最da512點
2、程序存儲器：64K步
3、內置模擬輸入輸出：A/D 2通道 12位、D/A 1通道 12位
4、內置SD卡插槽：最da4G字節(jié)(SD/ SDHC存儲卡)
5、內置以太網端口：10BASE-T/100BASE-TX
6、內置RS-485端口：RS-422 / RS-485標準
7、內置定位：獨立的4軸200kHz的脈沖輸出
8、內置高速計數器：最da8ch 200kHz高速脈沖輸入(FX5U-32M為6ch 200kHz+2ch 10kHz)
二、FX5UC功能說明
1、控制規(guī)模：32~256點(CPU單元：32點)
CC-Link，AnyWireASLINK和Bitty包括遠程I/O最da512點
2、程序存儲器：64K步
3、內置SD卡插槽：最da4G字節(jié)(SD/ SDHC存儲卡)
4、內置以太網端口：10BASE-T/100BASE-TX
5、內置RS-485端口：RS-422 / RS-485標準
6、內置定位：獨立的4軸200kHz的脈沖輸出
7、內置高速計數器：最da6ch 200kHz高速脈沖輸入(+2ch 10kHz)
三、FX5U系列PLC的CPU單元型號
?FX5U-32MR/ES：基本單元,內置16入/16出(繼電器),AC電源
?FX5U-32MT/ES：基本單元,內置16入/16出(晶體管漏型),AC電源
?FX5U-32MT/ESS：基本單元,內置16入/16出(晶體管源型),AC電源
?FX5U-64MR/ES：基本單元,內置32入/32出(繼電器),AC電源
?FX5U-64MT/ES：基本單元,內置32入/32出(晶體管漏型),AC電源
?FX5U-64MT/ESS：基本單元,內置32入/32出(晶體管源型),AC電源
?FX5U-80MR/ES：基本單元,內置40入/40出(繼電器),AC電源
?FX5U-80MT/ES：基本單元,內置40入/40出(晶體管漏型),AC電源
?FX5U-80MT/ESS：基本單元,內置40入/40出(晶體管源型),AC電源
?FX5UC-32MT/D：基本單元,內置16入(漏型)/16出(晶體管漏型),DC電源
?FX5UC-32MT/DSS：基本單元,內置16入(源型/漏型)/16出(晶體管源型),DC電源
四、FX5U輸入/輸出擴展模塊
1、FX5U輸入輸出擴展模塊
? FX5-32ER/ES ：16點DC24V(源型/漏型)輸入、16點繼電器輸出、端子臺連接
? FX5-32ET/ES ：16點DC24V(源型/漏型)輸入、16晶體管(漏型)輸出、端子臺連接
? FX5-32ET/ESS：16點DC24V(源型/漏型)輸入、16晶體管(源型)輸出、端子臺連接
? FX5-C32ET/D ：16點DC24V(漏型)輸入、16晶體管(漏型)輸出、連接器連接
? FX5-C32ET/DSS：16點DC24V(源型/漏型)輸入、16晶體管(源型)輸出、端子臺連接
2、FX5U輸入擴展模塊
?* FX5-8EX/ES :8點DC24V(源型/漏型)輸入、端子臺連接
?* FX5-16EX/ES:16點DC24V(源型/漏型)輸入、端子臺連接
? FX5-C32EX/D ：32點DC24V(漏型)輸入、連接器連接
? FX5-C32EX/DS：32點DC24V(源型/漏型)輸入、連接器連接
3、FX5U輸出擴展模塊
?* FX5-8EYR/ES：8點繼電器輸出、端子臺連接
?* FX5-8EYT/ES ：8點晶體管(漏型)輸出、端子臺連接
?* FX5-8EYT/ESS：8點晶體管(源型)輸出、端子臺連接
?* FX5-16EYR/ES：16點繼電器輸出、端子臺連接
?* FX5-16EYT/ES ：16點晶體管(漏型)輸出、端子臺連接
?* FX5-16EYT/ESS： 16點晶體管(源型)輸出、端子臺連接
? FX5-C32EYT/D：32點晶體管(漏型)輸出、連接器連接
? FX5-C32EYT/DSS：32點晶體管(源型)輸出、連接器連接
備注：FX5-C開頭的只用于FX5UC系列、帶*號的可用于FX5UC(必需用FX5-CNV-IFC)
五、FX5U模擬量輸入輸出模塊
? FX5-4AD-ADP：4通道輸入、DC-10~10V(輸入電阻1MΩ)或DC-20~20mA(輸入電阻250Ω)
? FX5-4DA-ADP：4通道輸出、DC-10~10V(外部電阻11k~1MΩ)或DC-20~20mA(外部電阻0~500Ω)
六、FX5U其它模塊
? FX5-40SSC-S：簡單的運動/定位模塊，4軸(FX5UC連接時必用FX5-CNV-IFC)
? FX5-232-BD：RS-232C通信板，只用于FX5U，最duo連1臺
? FX5-232ADP：RS-232C通信接口，可用于FX5U、FX5UC，最da連2臺
? FX5-485-BD：RS-485通信板，只用于FX5U，最duo連1臺
? FX5-485ADP：RS-485通信接口，可用于FX5U、FX5UC，最da連2臺
? FX5-1PSU-5V：FX5擴展電源模塊，內部DC5V：1.2A 內部DC24V：0.3A
