| 產品系列 |

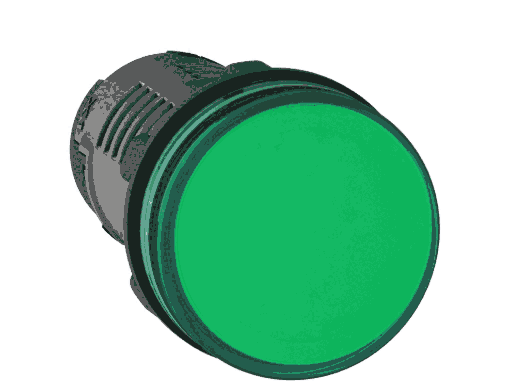

Harmony Easy XA2
|
|
|---|---|---|
| 產品類型 |
指示燈
|
|
| 產品短名 |
XA2
|
|
| 安裝直徑 |
22 mm
|
|
| 信號單元頭部形狀 |
圓形
|
|
| 操作頭或鏡片顏色 |
綠色
|
|
| 燈源 |
LED燈泡
|
|
| 燈座 |
內置BA 9s底座
|
|
| 額定電源電壓 [Us] |
220...230 V AC 50/60 Hz
|
| 高度 |
29 mm
|
|
|---|---|---|
| 寬度 |
29 mm
|
|
| 深度 |
53 mm
|
|
| ISO n°1端子 |
(X1-X2)PL
|
|
| 產品凈重 |
0.02 kg
|
|
| 設備安裝 |
Fixing hole 22.3 +0.4/0 conbing to EN/IEC 60947-5-1
|
|
| 安裝孔距 |
>= 30 x 40 mm (support panel) bl - thickness: 1…6 mm
>= 30 x 40 mm (support panel) plastic - thickness: 2…6 mm |
|
| 固定模式 |
Fixing nut beneath head recommended torque: 2.2 N.m (+/- 0.2 N.m)
|
|
| 標識 |
CE
CCC |
|
| 接線能力 |
螺栓緊固, <= 2 x 1.5 mm2 帶篐線端子 符合 EN/IEC 60947-1
Screw clamp terminals, 1 x 0.5...1 x 2.5 mm2 without cable end conbing to EN/IEC 60947-1 |
|
| 緊固扭矩 |
0.8…1 N.m conbing to EN 60947-1
|
|
| 螺絲頭形狀 |
Cross compatible with Philips No 2 screwdriver
一字槽 兼容 平 ? 4 mm 螺絲刀 一字槽 兼容 平 ? 5.5 mm 螺絲刀 |
|
| 額定絕緣電壓 [Ui] |
400 V (pollution degree 3) conbing to EN/IEC 60947-1
|
|
| 額定沖擊耐受電壓 [Uimp] |
6 kV 符合 EN/IEC 60947-1
|
|
| 信號類型 |
恒定
|
|
| 電源電壓范圍 |
0.8…1.2 V AC
|
|
| 電流消耗 |
<= 20 mA
|
|
| 使用壽命 |
40000 h at rated voltage and 25 °C
|
|
| 型號 |
XA2E
|
| 貯存環境溫度 |
-40…70 °C
|
|
|---|---|---|
| 運行溫度 |
-25…70 °C
|
|
| 過電壓種類 |
Class I conbing to IEC 536
|
|
| IP 保護等級 |
IP65 (front face) conbing to IEC 60529
|
|
| IK 保護等級 |
IK05 conbing to IEC 50102
|
|
| 符合標準 |
IEC 60947-1
IEC 60947-5-1 GB 14048.5 GB 14048.1 |
|
| 產品認證 |
CE
CCC |
|
| 抗振動 |
5 gn (f= 12…500 Hz) conbing to IEC 60068-2-6
|
|
| 抗沖擊 |
30 gn (duration = 11 ms) for half sine wave acceleration conbing to IEC 60068-2-27
|
| 包裝重量 |
17.000 g
|
|
|---|---|---|
| 包裝1高度 |
5.300 cm
|
|
| 包裝1寬度 |
2.900 cm
|
|
| 包裝1長度 |
2.900 cm
|
