產品概述

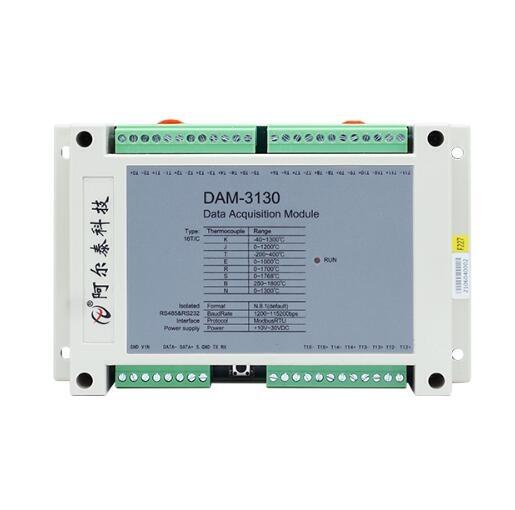

DAM-3130為16路差分熱電偶輸入模塊，16位AD，模擬量輸入隔離，支持RS485和RS232兩種通訊接口，帶有標準ModbusRTU協議。配備良好的人機交互界面，使用方便，性能穩定。
產品參數
|
模擬量輸入 |
||
|
輸入通道 |
16路差分模擬量輸入 |
|
|
輸入類型 |
熱電偶 |
|
|
采集量程 |
K型熱電偶 |
-40-1300℃ |
|
J型熱電偶 |
0~1200℃ |
|
|
T型熱電偶 |
-200~400℃ |
|
|
E型熱電偶 |
0~1000℃ |
|
|
R型熱電偶 |
0~1700℃ |
|
|
S型熱電偶 |
0~1768℃ |
|
|
B型熱電偶 |
250~1800℃ |
|
|
N型熱電偶 |
0~1300℃ |
|
|
采樣速率注1 |
總通道24SPS 每通道=24SPS / （使能通道數+1）注2 |
|
|
分辨率 |
16位，內部ADC采用24位芯片。 |
|
|
采集精度 |
±0.1% |
|
|
隔離電壓 |
1500VDC |
|
|
量程設置 |
所有通道共用一個量程 |
|
|
通道斷耦 |
具有斷耦檢測功能，可通過Modbus寄存器讀數斷耦狀態 |
|
|
其他 |
||
|
通訊接口 |
RS485和RS232 |
|
|
波特率 |
1200~115200bps |
|
|
數據通訊速率注3 |
最大180次/秒（單模塊，115200bps下） 最大24次/秒（單模塊，9600bps下） 最大3次/秒（單模塊，1200bps下） |
|
|
看門狗 |
軟件看門狗 |
|
|
供電電壓 |
+10V～30VDC |
|
|
電源保護 |
電源反向保護 |
|
|
功耗 |
額定值1.5W @ 24VDC |
|
|
操作溫度 |
-10℃～＋70℃ |
|
|
存儲溫度 |
-20℃～＋85℃ |
|
