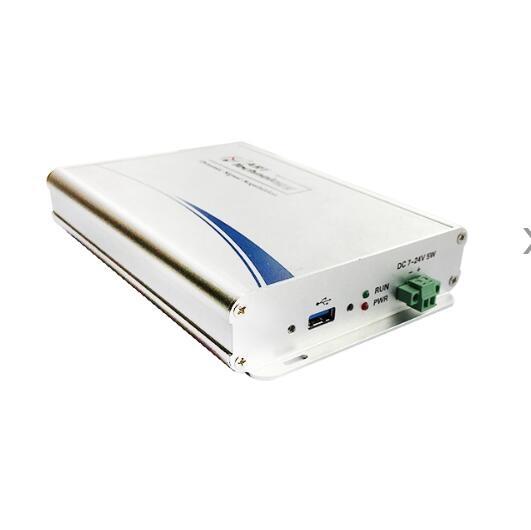

產品概述
多通道同步采集卡；2/1Msps，16位，32/16路同步模擬量輸入；8路DIO ；16/4路PFI；4/1路32位多功能計數器
產品參數
|
AD模擬量輸入 |
ADC分辨率 |
16位（Bit） |
|
輸入通道 |
32路單端/差分同步采集（USB2896/2898）； 16路單端/差分同步采集（USB2895/2897） |
|
|
輸入量程 |
±10V、±5V、±2.5V、±1.25V |
|
|
采樣率 |
2MS/s（USB2897/2898）； 1MS/s（USB2895/2896） |
|
|
采樣模式 |
按需單點采集、連續采集、有限點采集 |
|
|
存儲器深度 |
64K點FIFO存儲器 |
|
|
AD觸發源 |
軟件強制觸發、模擬量觸發、外部數字量觸發 |
|
|
支持多卡同步 |
||
|
CTR計數器 |
通道數 |
4路32位（USB2896/2898）； 1路32位（USB2895/2897）； |
|
電氣標準 |
TTL電平 |
|
|
計數器功能 |
CI：邊沿計數、頻率測量、周期測量、半周期測量、 脈寬測量、雙邊沿間隔測量、線性位置測量、角度位置測量 |
|
|
CO：脈沖輸出 |
||
|
CI/CO采集模式 |
按需單點采樣、有限點采樣、連續采樣 |
|
|
存儲器深度 |
2K點FIFO存儲器 |
|
|
DI/O |
通道數 |
8路帶緩存、程控I/O方向與狀態 |
|
PFI通道 |
16路靜態數字量輸入輸出、時序信號輸入輸（USB2896/2898）； 4路靜態數字量輸入輸出、時序信號輸入輸出（USB2895/2897）； |
|
|
電氣標準 |
TTL電平 |
|
|
采樣方式 |
按需單點采樣、有限點采樣、連續采樣 |
|
|
存儲器深度 |
2K點FIFO |
|
|
輸入\出速率 |
10MHz |
|
|
輸入阻抗 |
10KΩ |
|
|
單通道驅動 能力高達 |
-20mA @Source電流 25mA @Sink 電流 |
|
