西門子S7-200 SMART CPU ST30 DC/DC/DC

SIEMENS西門子

上海麗丞工業自動化設備有限公司

全新原裝，質量保證，保修一年

銷售及維修西門子各類工控自動化配件;

：S7-200CN、S7-200SMART、S7-300、S7-400、 S7-1200、S7-1500、ET200、LOGO邏輯控制模塊 、西門子可編程控制器

西門子樓宇自控

西門子HMI人機界面：觸摸屏

西門子變頻器：MM420、MM430、MM440、G110、G120、6SE70

西門子工業以太網：通訊網卡、通訊電纜、通訊接頭、總線連接器 工控機、交換機、自動化軟件等系型號齊全，快速報價，買我們的產品無憂所值，我們的產品都承諾質保一年，讓您買的省心舒心，用的放心！

6ES7288-1ST30-0AA0 SIMATIC S7-200 SMART，CPU ST30， 標準 CPU，DC/DC/DC， 機載 I/O： 18 個 24V DC 數字輸入；12 DO 24V DC； 電源：直流 20.4-28.8V DC， 程序存儲器/數據存儲器 30 KB

屬性

可使用編程設備/PC 訪問超過子網邊界的 S7 站。 可使用這些站執行以下操作：

• 下載用戶程序
• 下載硬件配置
• 執行測試和診斷功能

  提示 如果 CPU 用作智能從站，則只有激活 DP 接口設置時才可使用 S7 路由功能。 在 STEP 7 中，選中 DP 接口屬性對話框中的 “測試”(Test)、“調試”(Commissioning)、“路由”(Routing) 復選框。 更多相關信息，請參見《使用 STEP 7 編程》手冊，或直接參見STEP 7 在線幫助




要求

• 網絡組態不能超出項目限制。
• 模塊已裝載了包括項目整個網絡組態最新“資料”的組態數據。

  原因： 連接到網絡網關的所有模塊必須接收定義了到其它子網路徑的路由信息。

• 在網絡組態中，如果要使用 PG/PC 建立通過網關的連接，必須將其分配給物理上與其相連接的網絡。
• CPU 必須設置為主站模式，或者
• 如果將 CPU 組態為從站，則必須在 STEP 7 的 DP 從站的 DP 接口屬性中激活
  “編程、狀態/修改或其它 PG 功能”(Programming, status/modify or other PG functions) 復選框。

S7 路由網關： MPI 到 DP

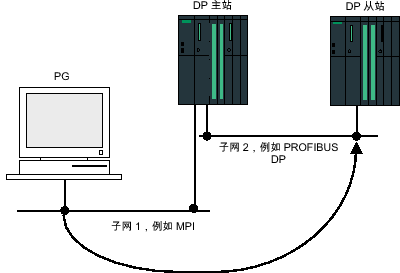

在 SIMATIC 站中路由子網間的網關，該站配有連接到各子網的接口。 下圖顯示的 CPU 1（DP 主站）充當子網 1 和 2 的路由器。

圖片: S7 路由

S7 路由網關： MPI - DP - PROFINET

下圖顯示了通過 PROFIBUS 從 MPI 到 PROFINET 進行訪問。 CPU 1（例如，416-3）是子網 1 和 2 的路由器；CPU 2 是子網 2 和 3 的路由器。

圖片: S7 路由網關： MPI - DP - PROFINET

S7 路由： 遠程服務應用實例

下圖顯示了使用 PG 遠程維護 S7 站的應用實例。 通過調制解調器建立與其它子網的連接。

圖的下方顯示可在 STEP 7 中如何對此進行組態。

圖片: S7 路由： 遠程服務應用實例

參考

• 可在《使用 STEP 7 組態硬件和連接》手冊中找到有關在 STEP 7 中組態的詳細信息。
• 更多基本信息，請參見《與 SIMATIC 通信》手冊。
• 更多有關遠程服務適配器的信息，請參見《TS 適配器》(TS-Adapter) 手冊
• 更多有關 SFC 的信息，請參見指令列表。
  更多相關信息，請參見STEP 7 在線幫助或《系統功能和標準功能》手冊。
