西門子V90 S-1FL6高慣量電機1FL6042-1AF61-2AG1
|
SIMOTICS S-1FL6 工作電壓 三相交流 400 V PN=0.4 kW；NN=3000 U/min M0=1.9 Nm；MN=1.27 Nm 軸高度 45 mm 帶彎 插頭；增量編碼器 2500 增量/轉 光滑的軸，公差 N 無駐車制動器 防護等級 IP65 帶密封圈 與變頻器兼容 SINAMICS V70&V90
|
伺服驅動連接至空載電機。
|
提示 為確保正常運行，數字量信號 EMGS 必須保持在高電平（1）。 |
|
步驟 |
運行 |
注釋 |
|---|---|---|
|
1 |
連接必要的設備并且檢查接線。 |
必須連接以下電纜：
|
|
2 |
打開 DC 24 V 電源。 |
|
|
3 |
檢查伺服電機類型。
|
如未識別到伺服電機，則會發生故障 F52984。 電機 ID 可參見電機銘牌。 關于電機銘牌的描述，請參見“電機組件”。 |
|
4 |

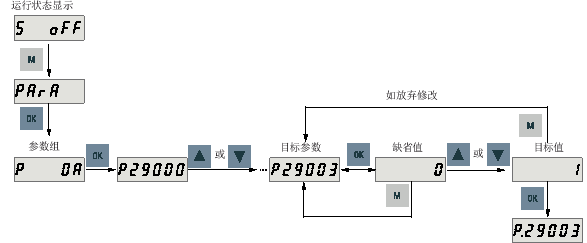

檢查電機旋轉方向。 默認運行方向為 CW（順時針）。 如有必要，可通過設置參數 p29001 更改運行方向。 |
p29001=0： CW p29001=1： CCW |
|
|
||
|
5 |
檢查 JOG 速度。 默認 Jog 速度為 100 rpm。 可通過設置參數 p1058 更改速度。 |
|
|
6 |
如果伺服電機帶抱閘，須通過參數 p1215 配置電機抱閘。 |
出廠默認設置為 p1215=0（無電機抱閘可用）。 |
|
7 |
使用 BOP 菜單功能“Save”保存參數。 |
|
|
|
||
|
8 |
打開 3 相 AC 380 V 主電源。 |
|
|
9 |
清除故障和報警。 |
請參見章節“診斷”。 |
|
10 |

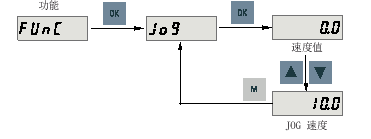

如使用 BOP，則進入 Jog 菜單功能，按向上或向下鍵運行伺服電機。 |
|
|
|
||
|
如使用工程工具，則使用 JOG 功能運行伺服電機。 |
關于使用 SINAMICS V-ASSISTANT 執行 JOG 運行的詳細內容，請參見 SINAMICS V-ASSISTANT 在線幫助。 |
|
