西門子V90伺服驅(qū)動器6SL3210-5FE15-0UF0
|
SINAMICS V90，含 PROFINET 輸入電壓：380-480 V 3 A - 15 %/+ 10 % 15.8 A 45-66 Hz 輸出電壓：0 – 輸出 12.6 A 0-330 Hz 電機：5.0 kW 防護等級：IP20 結構尺寸 C140x 260x 240（寬x高x深）
|
X6 接口的針腳分配如下表所示：
|
接口 |
信號名稱 |
說明 |
|---|---|---|
|
|
STO 1 |
安全扭矩停止通道 1 |
|
STO + |
安全扭矩停止的特定電源 |
|
|
STO 2 |
安全扭矩停止通道 2 |
|
|
+24 V |
電源，DC 24 V |
|
|
M |
電源，DC 0 V |
|
|

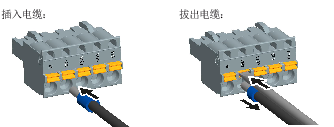

最大導線截面積：1.5 mm2 |
||
 |
警告 懸掛軸掉落導致人身傷害和設備損壞當伺服系統(tǒng)用作懸掛軸時，如果 24 V 電源的正負極接反，軸將會掉落。這可能會導致人身傷害和設備損壞。 確保 24 V 電源正確連接。 |
|
|
警告 懸掛軸掉落導致人身傷害和設備損壞使用 STO 功能時不允許使用懸掛軸，因為懸掛軸可能會掉落。這可能會導致人身傷害和設備損壞。 |
|

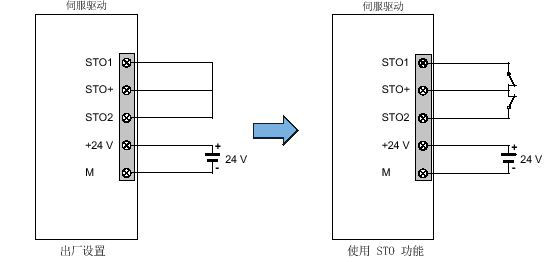

提示 使用 STO 功能STO1、STO+ 和 STO2 在出廠時是默認短接的。 當需要使用 STO 功能時，連接 STO 接口前必須拔下接口上的短接片。若無需再使用該功能，必須重新插入短接片，否則電機無法運行。 有關 STO 功能的詳細信息，請參見 SINAMICS V90，SIMOTICS S-1FL6 操作說明中的“Safety Integrated 基本功能”章節(jié)。 |
