ProfiNET交換機——管理型 環網冗余
工業以太網技術以其穩定可靠、通信速率高、軟硬件產品豐富以及支持技術成熟等優點，已廣泛應用于工業通信網絡。PROFINET（實時以太網）基于工業以太網,具有良好的實時性，可以直接連接現場設備（使用PROFINET IO），支持分布的自動化控制方式，被越來越多的用于工業自動化控制領域。

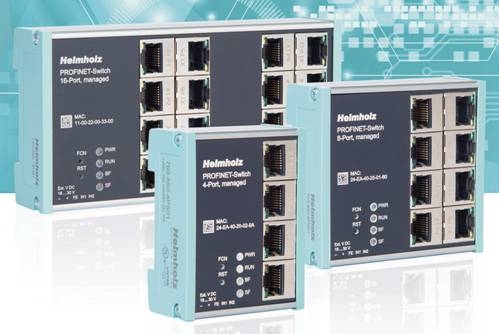

德國Helmholz制造的管理型 PROFINET以太網交換機 帶4個、8個和16個RJ45接口，擁有緊湊小巧的工業設計，可安裝在DIN導軌上，讓PROFINET應用工程師可以節省網絡連接的時間和連接費用。使用隨機附帶的GSDML文件，能方便將交換機集成到西門子SIMATIC STEP7或Portal自動化網絡系統中。PROFINET交換機作為PROFINET網絡接口應用于系統的配置和診斷，也可以通過Telnet、SSH或USB對交換機進行診斷和配置。
功能概述：
l 優先PROFINET數據信號
l 根據設備名稱分配網絡配置
l 鄰域檢測/拓撲
l 無需編程設備的設備交換
l 尋找設備（LED閃爍）
l 環冗余（MRP客戶端）
l 定義每個端口的傳輸方法和速度
l 可以激活或禁用每個端口
l 網絡問題的診斷消息
l 識別和維護數據（I＆M）
交換機支持 PROFINET 協議，如LLDP、DCP和診斷報警，可以方便地配置和管理?？梢詾槊總€端口定義，通訊速率高達100 Mbit/s，同樣作為一個標準的特性，PROFINET一致性等級符合Class B級標準，并通過環網冗余MRP客戶端傳輸安全。
n 基于設備名稱劃撥一個網絡配置
n 定義傳輸過程和端口速率（固定設置或自適應100 Mbits/s 全雙工速率）
n 激活/關閉端口
n 為端口設置DCP/LLDP邊界
n 設備更換無需編程裝置
l 具有4、8和16個（100 Mbps）RJ45 接口
l 附帶的GSDML文件可方便的集成到自動化網絡
l 通過PROFINET或web界面簡單快速配置和診斷
l 通過命令行組態（Telnet、SSH、USB）
l LLDP、DCP、SNMP及診斷報警
l 媒體冗余：MRP客戶端通過1+2端口
l 端口鏡像技術
l 網絡統計數據（幀和錯誤）
l 通過SNTP時間同步
l 固件更新通過web server
l 緊湊的工業兼容性設計標準DIN安裝
訂貨數據：
|
產品描述 |
產品型號 |
|
PROFINET以太網交換機4接口 管理型 |
700-850-4PS01 |
|
PROFINET以太網交換機8接口 管理型 |
700-850-8PS01 |
|
PROFINET以太網交換機16接口 管理型 |
700-850-16P01 |
