江蘇FMS供應CUBIC精密電缸 CT220型電動推桿模組 傳動設備
型號表示
|

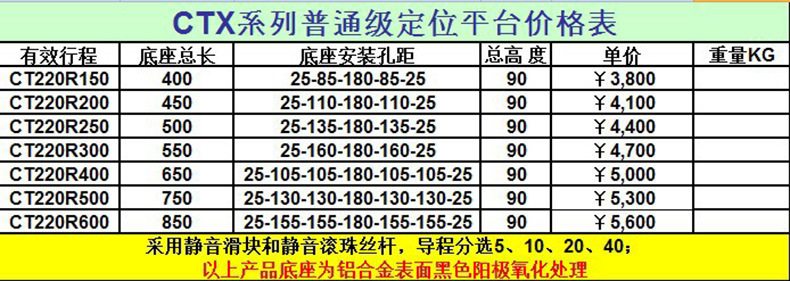

例如：CT22020R500C |
|
（1）CT系列工作平臺分為120、220系列 |
|
（2）20：滾珠絲桿導程分為5mm,10mm,20mm,和40mm |
|
（3）R500：平臺有效行程 |
|
（4）C：普通級平臺，C7級絲桿，C級導軌組裝 |
|
注：可根據用戶需求選配各品牌聯軸器、感應器及伺服馬達 |
產品簡介

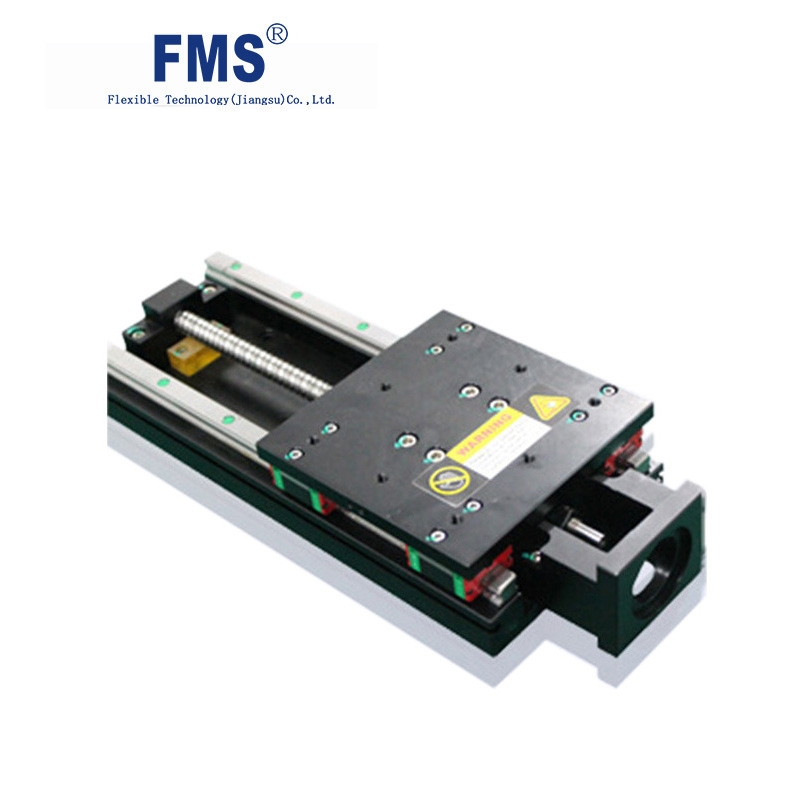

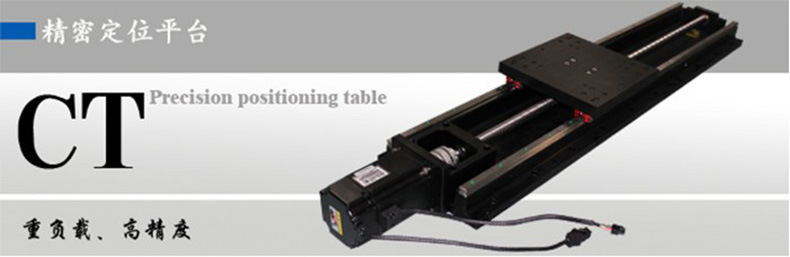

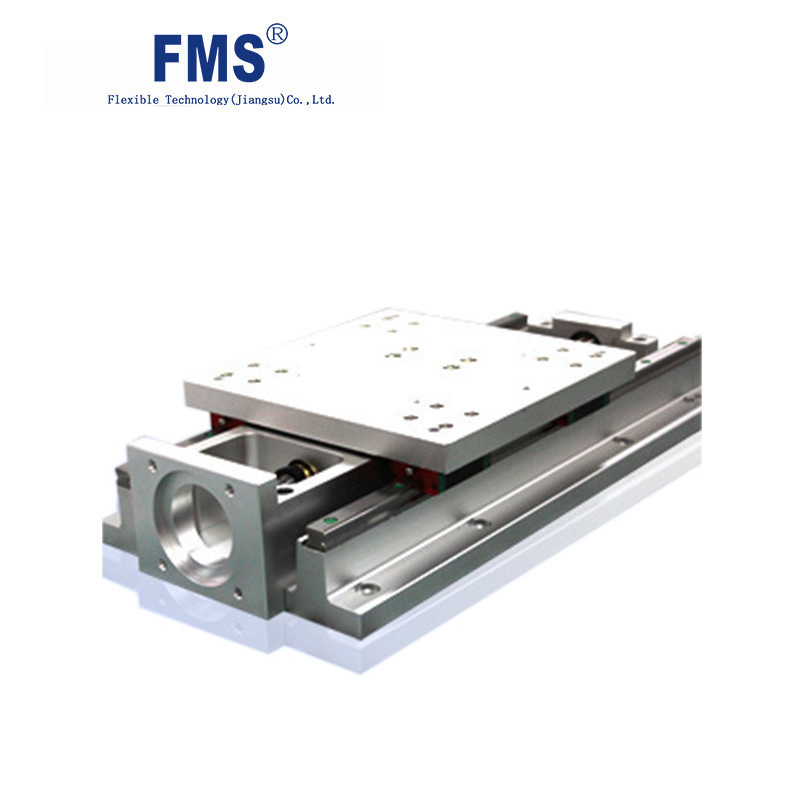

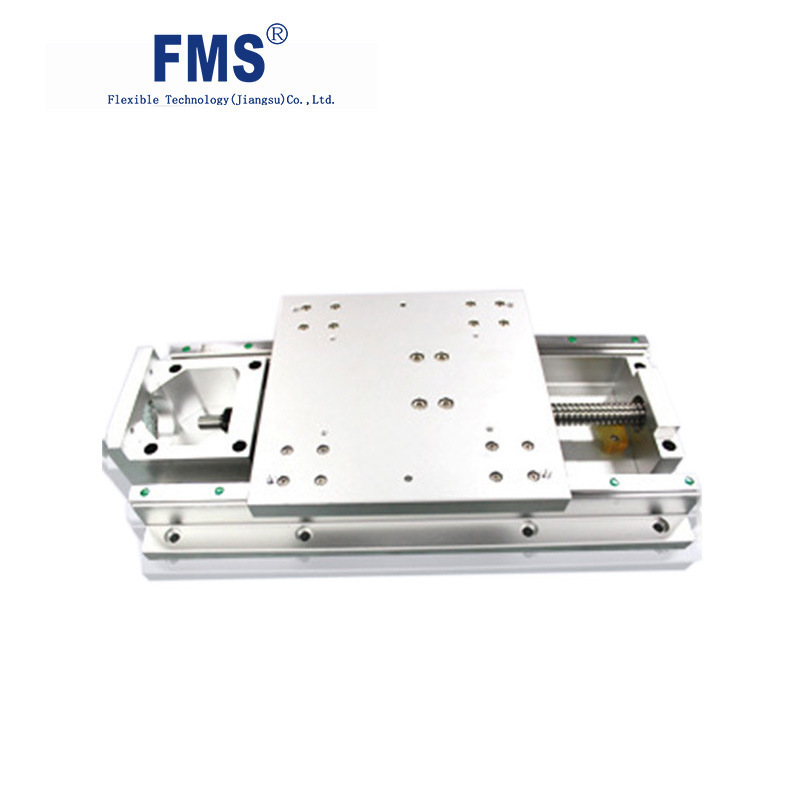

CT型精密定位平臺進給機構采用精密滾珠絲桿，是一款高可靠性高精度高剛性定位工作臺。并列裝入兩組直線導軌，實現了穩定的高行走精度、定位精度和大搭載質量，該結構承受力矩及復合負荷較強。并可選擇滑動臺的長度。此外，還可選擇滾珠絲杠的種類、導程、電機的種類、傳感器的安裝等各種規格，可根據用途組合成最優定位工作臺。由全閉環控制實現了極高精度的定位工作臺。以前無法使用滾動導向、需要高精度定位的用途。系統結構簡潔，能節省空間和降低設備成本。 安裝于底座時，無需拆開防護蓋板，底座與滑動臺的安裝孔尺寸相同，易于多軸系統構成。
產品特點
1、結構簡單輕量緊湊：在高強度鋁合金滑臺和底座上裝入雙列抗力矩寬幅強的直線導軌，高剛性，高精度，體積小，重量輕，安裝使用簡便。
2、客制化工作臺零部件：用戶可根據用途指定電機種類、滾珠絲杠種類、導程、帶制動功能電機等，選擇定位工作臺的構成部件。
3、安裝簡潔方便：系統結構簡潔，能節省空間和降低設備成本。 安裝于底座時，無需拆開防護蓋板，底座與滑動臺的安裝孔尺寸相同，易于多軸系統構成。

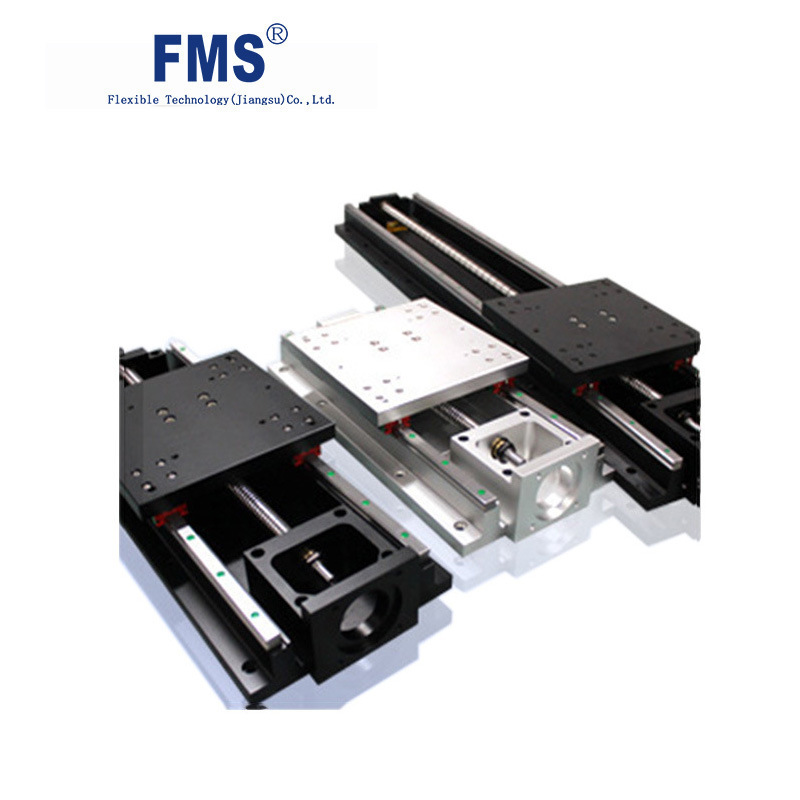

4、多軸臺式系列化：多軸臺式已系列化，能作為高功能多軸機械手使用。CT系列列精密定位工作臺備有AC伺服電機和步電機；可根據用途自由選擇。
5、材質表面處理方式多樣化：用戶可根據不同的工作環境選擇產品本色陽極氧化、硬質氧化、彩色氧化、染黑氧化、噴砂氧化、鈍化、化學鍍鎳等表面處理方式。特殊要求可達到B.S 5599 英國國家標準、AMS2469C 太空材料規格及MIL-A-8625E TYPE Ⅲ規格等材質。
應用領域
公司擁有具備多年工作經驗的專業技術人員，可為用戶提供多種層次自動化控制系統的產品選型、設計方案，也可為用戶進行整體運動系統的軟硬件設計。以為客戶提供“最符合實際”應用的解決方案和產品為宗旨，為客戶提供超值的服務。
公司在數控機床、紡織機械、分析儀器、激光雕刻、激光掃描、汽車裝配、汽車噴涂、開關測試、木工機械、廣告機械、陶瓷機械、石材機械、機器人等領域取得了卓越成就。
