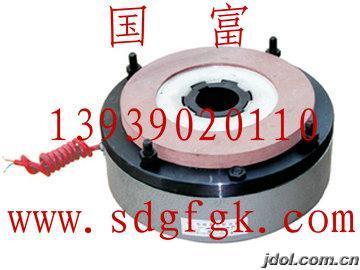

DZS系列電磁失電制動器
DZS-05電磁失電制動器， DZS-08電磁失電制動器，
DZS-15電磁失電制動器， DZS-30電磁失電制動器，
DZS-40電磁失電制動器， DZS-80電磁失電制動器，
DZS-150電磁失電制動器
型號 額定力矩 額定功率 輸入電壓 釋放時間T1[ms] 制動時間2[ms] 工作間隙δmax[mm]3) 參考電機[Y系列] 參考最高傳速
[rpm]
DZS-05 5 28 99 24 63 55 0.8 71 3000
DZS-08 8 30 99 24 87 72 1.0 80 3000
DZS-15 15 45 99 24 110 95 1.0 90 3000
DZS-30 30 60 99 24 140 120 1.0 100 3000
DZS-40 40 60 170 24 152 130 1.0 112 3000
DZS-80 80 87 170 24 165 140 1.2 132 3000
DZS-150 150 105 170 24 214 180 1.2 160 1500
注 1）制動力矩可適當加大，需訂制。
2）工作電壓為99V和170V，可配套本公司整流器，24V用戶自備電源，亦可訂制其它電壓。
3）δmax為制動器最大工作氣隙，超過該值應及時調整，否則可能會造成制動器工作不正常。
4）可訂制靜音制動器。
型號 d1） D1 D2 D3 D4 D5 D62) D7 b h L H1 H2 H3 H4 H5 H6 B δ3) β
DZS-05 14.8 3×M5 90 75 45 102 32 10 5 16.2 20 46 3 22 120 63 20 106 0.2,
12°
DZS-08 19.8 3×M5 105 90 50 117 40 10 6 22.6 20 50 3.5 23 133 73 20 123 0.3 12°
DZS-15 24.8 3×M6 114 95 60 127 49 10 8 28.1 25 55 4 24 141 82 20 133 0.4 10°
DZS-30 29.5 3×M6 133 115 75 147 60 10 8 32.8 30 60 4 24 169 92 20 153 0.4 10°
DZS-40 29.5 3×M8 150 124 75 166 60 12 8 32.8 30 63 4 23 189 102 20 171 0.5 8°
DZS-80 39.5 3×M8 170 150 104 187 70 12 12 42.8 30 77 4.5 27 234 115 20 192 0.5 8°
DZS-150 44.5 4×M10 202 175 107 222 80 12 12 47.8 35 88 4.5 32 250 133 20 224 0.6 8°
注：
1）安裝軸孔可訂制小于表列尺寸。
2）配套變頻電機，D6可根據編碼器要求訂制。
3）制動器安裝間隙。
4）此系列制動器可選配防塵圈。
5）釋放手柄可根據需要選配。
www.sdgfgk.com
