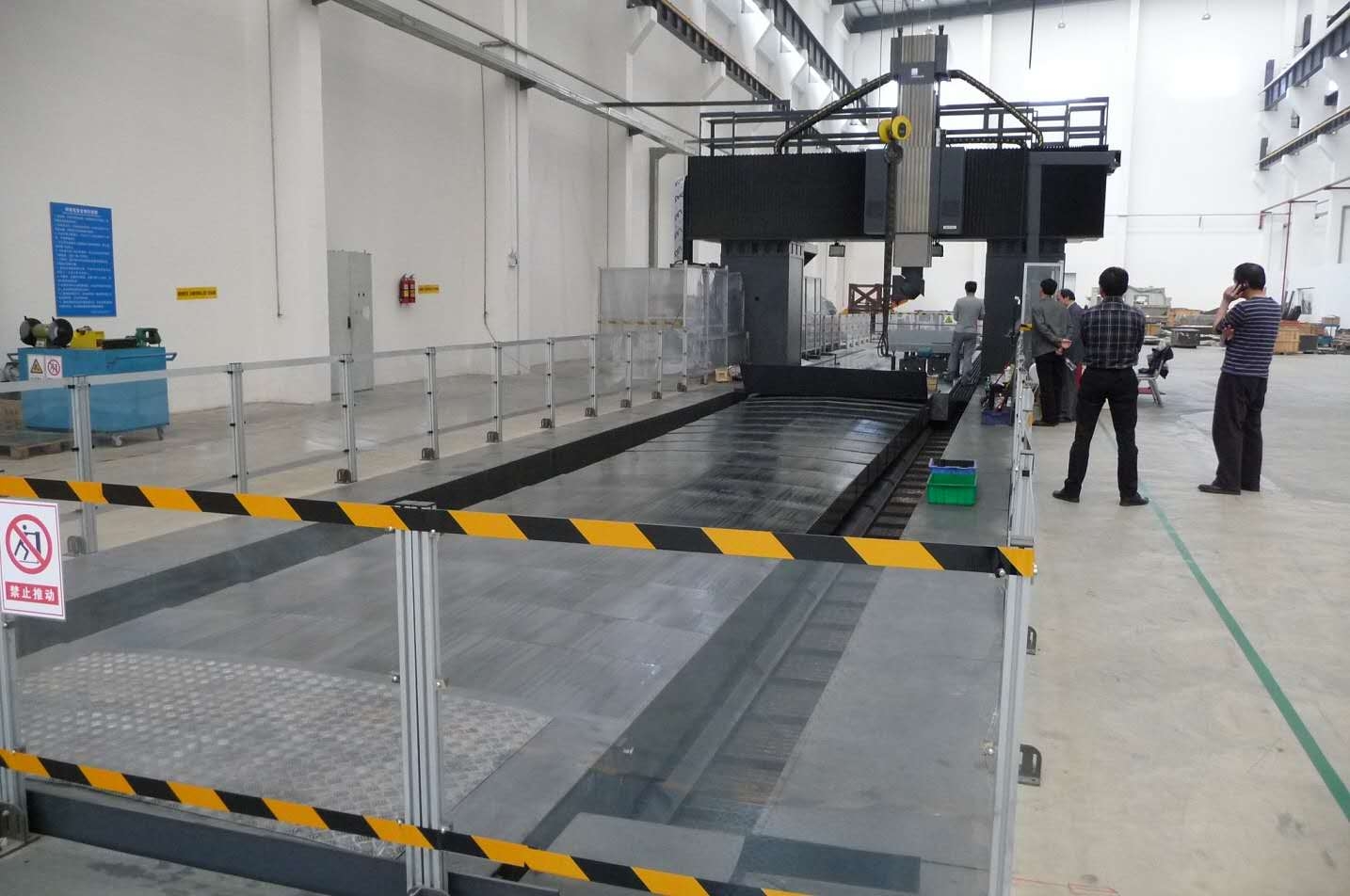

3212B/W機械規格
工作臺面
工作臺面積 MM 12000L╳2500W
T型槽(尺寸 ╳ 槽數 ╳ 間距) MM 中間9-28×200兩側各2-28×160
工作臺最大載重量 KG 5噸/平方米
行程
X軸行程 MM 12400
Y軸行程 MM 3800（有效行程3200）
Z軸行程 MM 1250
主軸鼻端至臺面 MM 250-1500
門寬 MM 3200
X軸傳動方式 rpm 雙軸輸出雙齒輪齒條驅動
YZ軸滾珠絲桿規格 Y：6316； Z：6316
XY軸導軌規格 X軸：4條55滾柱線軌，Y軸55規格重載滾柱線軌
Z軸導軌規格 矩型滑軌（可選配線性導軌，65規格重載滾柱線軌）
XYZ軸伺服電機傳動方式及傳動比 X軸齒輪齒條傳動，速比3：1；Y軸傳動比2：1；Z軸皮帶傳動，傳動比2：1
主軸電機，XYZ三相伺服電機推薦 X：50Nm；Y：40Nm；Z：50Nm（抱閘）
快移進度(XYZ 軸) MM 10000/10000/10000
T200五軸頭 北京 mepro
A 軸額定扭矩 Nm 1600Nm（水冷)
A 軸最大扭矩 Nm 2600Nm（水冷）
A 軸液壓夾緊力矩 Nm 6000Nm(60bar)
A 軸擺動速度 rpm 60rpm
A 軸轉角范圍 ° ±110°
A 軸編碼器類型 絕對式
A 軸定位精度 8″ VDI3441
A 軸重復定位精度 4″ VDI3441
C 軸額定扭矩 Nm 1600Nm（水冷）
C 軸最大扭矩 Nm 2600Nm（水冷）
C 軸液壓夾緊力矩 Nm 6000Nm(60bar)
C 軸額定擺動速度 rpm 60rpm
C 軸轉角范圍 ° ±360°
C 軸編碼器類型 絕對式
C 軸定位精度 8″ VDI3441
C 軸重復定位精度 4″ VDI3441
主軸參數
主軸最大扭矩 Nm 798Nm
主軸額定扭矩 Nm 214Nm
主軸額定轉速 rpm 1868rpm
主軸轉速 rpm 10000rpm
主軸最大功率 kW 138kW
主軸功率 kW 42kW
主軸電流 A 84.5A
主軸電極數 PN=6
編碼器 1vpp，Z256 正余弦編
刀柄 HSK-T100
潤滑方式 油脂潤滑
總重量 Kg 1100Kg
精度
定位精度X MM 0.08（全長）
定位精度Y MM 0.04（全長）
定位精度Z MM 0.02（全長）
重複定位精度X MM 0.025
重複定位精度Y MM 0.02
重複定位精度Z MM 0.015
快移進度(Z 軸) MM 10000
其他
所需氣壓 KG/CM2 6.5
所需動力 KVA 120
數控系統 德國 西門子840D
重 量 T 110
機床外形尺寸 MM 12800L*5450*5300
