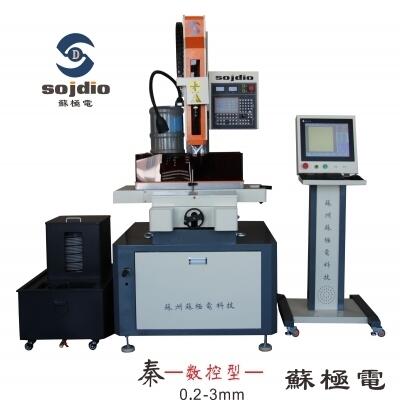

?精密型高速數控電火花穿孔機主要應用于線切割的穿絲孔、油嘴油泵噴油孔、化纖噴絲板的噴絲孔、液壓氣動元件的油路孔、濾板、篩板的群孔、發動機中的冷卻散熱孔等傳統加工方法難以加工的深小孔。
|
? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ??機械配置 |
|||||
|
1 |
X.Y軸行程 |
450*350mm |
8 |
主軸導軌 |
精密直線導軌 |
|
2 |
主軸行程 |
380mm可裝500銅管 |
9 |
主軸和拖板絲桿 |
精密滾珠絲桿 |
|
3 |
二次行程 |
280mm |
10 |
機床外形尺寸 |
1000*1100*2200mm |
|
4 |
工件高度 |
300mm |
11 |
旋轉頭 |
高耐磨鎢鋼結構 |
|
5 |
機床重量 |
850kg |
12 |
拖板導軌 |
精密直線導軌 |
|
6 |
機床承載 |
420kg |
13 |
工作臺尺寸 |
320*440mm |
|
7 |
二次升降 |
電動 |
14 |
|
|
|
? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? 電氣配置 |
|||||
|
1 |
加工孔徑 |
?0.2~?3MM |
8 |
修電極功能 |
有 |
|
2 |
機床額定功率 |
4.5KW |
9 |
參數存儲功能 |
有 |
|
3 |
加工電流 |
38A |
10 |
斷電記憶 |
有 |
|
4 |
加工方式 |
一鍵加工 |
11 |
定深功能 |
有 |
|
5 |
數顯 |
7寸液晶三軸數顯 |
12 |
抬刀功能 |
有 |
|
6 |
主軸快速升降 |
可調 |
13 |
材料數據庫 |
有 |
|
7 |
旋轉速度 |
可調 |
14 |
高頻軟啟動 |
有 |
|
8 |
加工數據庫 |
有 |
15 |
PWM納秒調制 |
有 |
|
? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?數控系統 |
|||||
|
1 |
圖紙導入 |
DXF格式圖紙直接導入編控軟件，自動生產加工軌跡，一鍵加工。 |
7 |
電極損耗結束自動報警 |
電極碰到下限位自動回到上限位并停止加工，等待更換銅管。 |
|
2 |
自動分大小孔加工 |
可以對不同孔徑的孔選擇加工。 |
8 |
深度控制 |
系統可以設置任意深度和銅管提升高度來控制加工精度。 |
|
3 |
軌跡顯示 |
孔位信息在顯示屏顯示加工軌跡。 |
9 |
穿透檢測 |
利用先進的火花位能量來檢測穿透效果，火花位能量可以根據現場實際加工來調節。 |
|
4 |
位置精度 |
采用閉環回路控制系統，自動追蹤所定位之值，并隨時系統做出調節。 |
10 |
電腦 |
臺式機和筆記本都可使用，對系統無要求，對CAD版本無要求。電腦和機床可獨立操作�？梢詿o(wú)線傳輸數據，（建議廠家原裝電腦） |
|
5 |
加工1 |
任意設置起始點或任意加工段進行加工 |
11 |
操作 |
操作簡單，易學。半小時即可培訓上崗， |
|
6 |
加工2 |
具有掉電記憶功能，異常斷電情況下不會丟失加工數據。 |
12 |
|
|
|
7 |
加工3 |
數字高頻電源，加工穩定，高效，低耗，節能。 |
13 |
|
|
