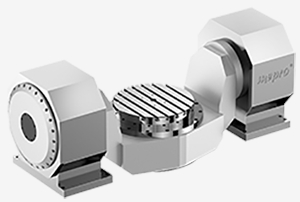

VH520系列搖籃式五軸聯動數控轉臺
|
VH520系列搖籃式五軸聯動數控轉臺 |
||
|
C軸參數 |
||
|
臺面直徑 |
mm |
￠520 |
|
最高轉速 |
rpm |
100 |
|
臺面承重 |
Kg |
650 |
|
最小回轉旋轉角度 |
deg |
0.001° |
|
額定力矩 |
Nm |
500 |
|
最大扭矩 |
Nm |
1000 |
|
抱緊方式 |
|
液壓 |
|
抱緊扭矩 |
Nm |
2000 |
|
A軸參數 |
||
|
轉角度范圍 |
deg |
±110° |
|
轉速 |
rpm |
100 |
|
額定扭矩 |
Nm |
1100 |
|
最大扭矩 |
Nm |
2200 |
|
抱緊方式 |
|
液壓 |
|
抱緊扭矩 |
Nm |
3000 |
|
重復精度 |
|
4"（VDI3441） |
|
液壓抱緊工作壓力 |
mpa |
6.5 |
|
轉臺重量（含電機） |
kg |
1300 |
|
A/C軸 定位/重復精度 |
sec |
8"/4" |
|
防護 |
|
密封件接觸密封 |
|
VH400系列搖籃式五軸聯動數控轉臺 |
||
|
C軸參數 |
||
|
臺面直徑 |
mm |
￠400 |
|
最高轉速 |
rpm |
200 |
|
臺面承重 |
Kg |
400 |
|
最小回轉旋轉角度 |
deg |
0.001° |
|
額定力矩 |
Nm |
350 |
|
最大扭矩 |
Nm |
530 |
|
抱緊方式 |
|
液壓 |
|
抱緊扭矩 |
Nm |
1000 |
|
A軸參數 |
||
|
轉角度范圍 |
deg |
±110° |
|
轉速 |
rpm |
100 |
|
額定扭矩 |
Nm |
350*2 |
|
最大扭矩 |
Nm |
620*2 |
|
抱緊方式 |
|
液壓 |
|
抱緊扭矩 |
Nm |
1000*2 |
|
A/C軸 定位/重復精度 |
sec |
20"/6" |
|
液壓抱緊工作壓力 |
mpa |
6.5 |
|
轉臺重量（含電機） |
kg |
1300 |
|
防護 |
|
機械迷宮+氣密封 |
|
選配 |
|
Heidenhain\Renishaw等（訂購?fù)扑]） |
|
|
該產品轉臺最大規格￠1000臺面 |
|
|
備注 |
|
|
|
VH125/VH180系列搖籃式五軸聯動數控轉臺 |
|||
|
C軸參數 |
|||
|
臺面直徑 |
mm |
￠125 |
￠180 |
|
最高轉速 |
rpm |
2000 |
2000 |
|
臺面承重 |
Kg |
60 |
100 |
|
最小回轉旋轉角度 |
deg |
0.001° |
|
|
額定力矩 |
Nm |
35 |
|
|
最大扭矩 |
Nm |
80 |
|
|
抱緊方式 |
|
液壓 |
|
|
抱緊扭矩 |
Nm |
150 |
|
|
A軸參數 |
|||
|
轉角度范圍 |
deg |
±105° |
|
|
轉速 |
rpm |
100 |
|
|
額定扭矩 |
Nm |
80 |
|
|
最大扭矩 |
Nm |
168 |
|
|
抱緊方式 |
|
液壓 |
|
|
抱緊扭矩 |
Nm |
300 |
|
|
A/C軸 定位/重復精度 |
sec |
20"/6"（選配編碼器） |
|
|
工作壓力 |
mpa |
0.6-0.8 |
|
|
轉臺重量（含電機） |
kg |
1300 |
|
|
防護 |
|
機械迷宮+氣密封 |
|
|
選配 |
|
Heidenhain\Renishaw等（訂購?fù)扑]） |
|
|
|
該產品轉臺最大規格￠1000臺面 |
||
|
備注 |
|
||
