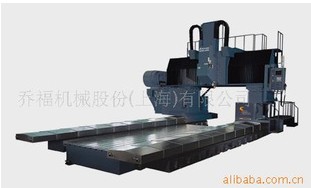

說明/機器型號 單位 SDMC-12000X4500 X1200
1．主軸
主軸馬達(連續/30分鐘) Kw 37/45
主軸轉速 rpm 10-4500
主軸轉速變換 兩檔齒輪箱自動無段變速
主軸內錐孔 BT#50(ISO50)
2．工作范圍
X軸行程(工作臺左右移動) mm 12000
Y軸行程(主軸頭前后移動) mm 4500
Z軸行程(主軸頭上下移動) mm 1200 主軸鼻端至工作臺面距離 mm 300～1500
雙柱間距離 mm 4500
3．工作臺
工作臺尺寸 (X方向) mm 12000
(Y方向) mm 4000
工作臺最大載重量 Kg 無限制
T型槽寬 mm 32
4．進給
快速進給速率 X軸 mm/min 10000
Y軸 mm/min 10000
Z軸 mm/min 10000
切削進給速率(X/Y/Z) mm/min 1-5000
切削進給速率(W) mm/min 1-3000
主軸端面最大刀具挾持重量 kg 45
5．自動換刀系統
刀庫容量 刀位 60
最大刀具直徑/鄰刀空點 mm 125/200
最大刀具長度 mm 400
最大刀具重量 Kg 20
刀具選刀方式 雙向任意，捷徑選刀
刀柄 BT#50(ISO50)
拉刀螺拴 MAS403P50T-1(45度)
換刀時間(刀具對刀具) sec 8
6．機器精度
定位精度 mm ±0.02/1000(ISO標準)
重現精度 mm 0.0055/每2m長(ISO標準)
7．其它
機器尺寸 長度 mm 18200
寬度X高度 mm 7750X 5815
機器凈重 Kg 125000
控制器 FANUC 18i-MB
