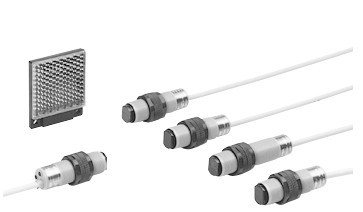

CN-32-C2，CN-32-C5圓形光電開關
| 種 類 | 形 狀 | 檢測距離 | 型 號 | 電源電壓 | 輸 出 | 輸出工作 | ||
| D C 電 源 型 |
透過型 |  |
12m | CY-21 | 10～30V DC | NPN開路集電極晶體管 | 可通過控制輸入選擇入光時ON或非入光時ON | |
| CY-21-PN | PNP開路集電極晶體管 | |||||||
| 回 歸 反 射 型 |
 |
3m(注) | CY-27 | NPN開路集電極晶體管 | ||||
| CY-27-PN | PNP開路集電極晶體管 | |||||||
| 帶偏極 濾光器 |
1.5m(注) | CY-29 | NPN開路集電極晶體管 | |||||
| CY-29-PN | PNP開路集電極晶體管 | |||||||
| 擴散反射型 |  |
120mm | CY-22 | NPN開路集電極晶體管 | ||||
| CY-22-PN | PNP開路集電極晶體管 | |||||||
| A C 電 源 型 |
透過型 |  |
12m | CY-11A | 24～240V AC ＋10 / －15% | 交流無接點(閘流)輸出 | 入光時-ON | |
| CY-11B | 遮光時-ON | |||||||
| 回 歸 反 射 型 |
 |
3m(注) | CY-17A | 入光時-ON | ||||
| CY-17B | 遮光時-ON | |||||||
| 帶偏極 濾光器 |
1.5m(注) | CY-19A | 入光時-ON | |||||
| CY-19B | 遮光時-ON | |||||||
| 擴散反射型 |  |
120mm | CY-12A | 入光時-ON | ||||
| CY-12B | 非入光時-ON | |||||||
備有中繼連接器型。
| 種 類 | 標準型 | 中繼連接器型(注) | ||
| DC 電 源 型 |
NPN輸出型 | 透過型 |
CY-21 | CY-21-J |
| 回歸反射型 | CY-27 | CY-27-J | ||
| 帶偏極濾光器 | CY-29 | CY-29-J | ||
| 擴散反射型 | CY-22 | CY-22-J | ||
| P N P 輸 出 型 |
透過型 | CY-21-PN | CY-21-PN-J | |
| 回歸反射型 | CY-27-PN | CY-27-PN-J | ||
| 擴散反射型 | CY-29-PN | CY-29-PN-J | ||
| 帶偏極濾光器 | CY-22-PN | CY-22-PN-J | ||
AC 電 源 型 |
入 光 時 ON 型 |
透過型 | CY-11A | CY-11A-J |
| 回歸反射型 | CY-17A | CY-17A-J | ||
| 擴散反射型 | CY-19A | CY-19A-J | ||
| 帶偏極濾光器 | CY-12A | CY-12A-J | ||
| 非 入 光 時 ON 型 |
透過型 | CY-11B | CY-11B-J | |
| 回歸反射型 | CY-17B | CY-17B-J | ||
| 擴散反射型 | CY-19B | CY-19B-J | ||
| 帶偏極濾光 | CY-12B | CY-12B-J | ||
| 種 類 | 型 號 | 說 明 | |
| 用于DC電源型 (注1) | CN-22-C2 | 長度：2m | 適用于透過型傳感器的投光器 (2芯)(注2) |
| CN-22-C5 | 長度：5m | ||
| CN-24-C2 | 長度：2m | 適用于透過型傳感器的受光器、回歸反射型、擴散反射型(4芯)(注2) | |
| CN-24-C5 | 長度：5m | ||
| 用于AC電源型 (注1) | CN-32-C2 | 長度：2m | 適用于透過型傳感器的投光器(2芯) |
| CN-32-C5 | 長度：5m | ||
| CN-33-C2 | 長度：2m | 適用于透過型傳感器的受光器、回歸反射型、擴散反射型(3芯) | |
| CN-33-C5 | 長度：5m | ||
| 品名 | 型號 | 說明 | |||
| 狹縫透光罩僅用于透過型傳感器 | OS-CYS | 狹縫尺寸 11.6×0.5mm 狹縫尺寸 11.6×1.5mm 狹縫尺寸 11.6×3mm |
| ||
| |||||
| |||||
| |||||
| |||||
| |||||
| |||||
| |||||
| |||||
| 側視界附件僅用于透過型傳感器 | CY-SV1 | 通過附件光軸可彎曲一個合適的角度?！z測距離(雙側安裝)：8m | |||
| 反射鏡僅用于回歸反射型傳感器 | RF-230 | ·檢測距離：3m[CY-27□,CY-17□], 1.5m[CY-29□,CY-19□] | |||
| RF-220 | ·檢測距離：2m[CY-27□,CY-17□], 1.2m[CY-29□,CY-19□] | ||||
| RF-210 | ·檢測距離：1m[CY-27□,CY-17□], 0.7m[CY-29□,CY-19□] | ||||
| 反射鏡安裝支架 | MS-RF21-1 | 用于RF-210的保護性安裝支架防止反射鏡受損害，保持對齊。 | |||
| MS-RF22 | 用于RF-220 | ||||
| MS-RF23 | 用于RF-230 | ||||
| 反光帶僅用于回歸反射型傳感器 | RF-12 | ·檢測距離：0.7m[CY-27□,CY-17□], 0.4m[CY-29□,CY-19□] | |||
| RF-11 | ·檢測距離：0.5m[CY-27□,CY-17□] | ||||
