我廠是國內生產各種蓄電池車輛、牽引車、公園游覽車、電動三輪車、游艇等配套的直流電器產品的專業廠家。主要生產直流接觸器、電控總成、電源開關、方向開關、主令開關、電源插接器等一系列產品。產品質量穩定,直流接觸器適用于電瓶車、電動叉車、電動較盤、電動汽車、挖掘機、汽車空調、通訊電源、不間斷電源等系統。

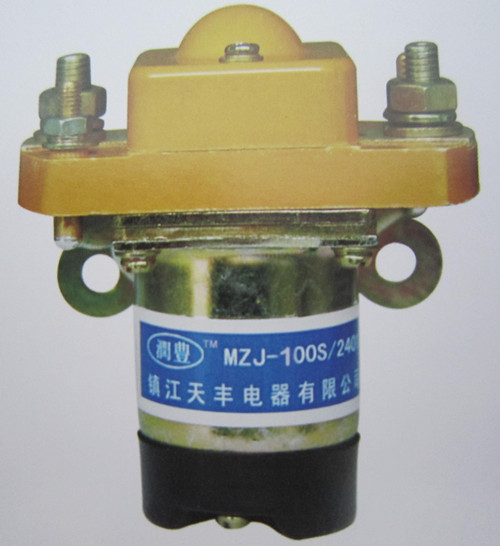

MZJ系列直流接觸器可廣泛應用于蓄電池車輛起動、停止、調停和牽引機車、礦山機械、石油化工、冶金船舶、電信、計算機等領域的電源切換及不間斷電源系統，該產品符合 JB3974-85《蓄電池車輛用直流電器基本技術條件》及郵電部YD/T585-92《通用配電設備》、YD/T512-92 《電報電源設備技術條件》等標準。
2、外形安裝尺寸：
代號\尺寸 |
L |
L1 |
L2 |
H |
d |
d1 |
H1 |
h1 |
B |
b1 |
MZJ-100S/ |
70 |
54 |
47 |
72.5 |
2-M6 |
2-￠6 |
27.5 |
27 |
42 |
2 |
MZJ-200S/ |
85 |
66 |
47 |
87.5 |
2-M8 |
2-￠5.5 |
27.5 |
34 |
56 |
2 |
MZJ-400S/ |
104 |
80 |
63 |
108.5 |
2-M10 |
2-￠6.5 |
27.5 |
46 |
65 |
2.5 |
MZJ-600S/ |
132 |
112 |
72 |
142 |
2-M12 |
2-￠6.5 |
27.5 |
70.3 |
84.5 |
2.5 |
3、使用條件：
1． 環境溫度： -25～+40℃
2． 相對濕度： +20℃達98%
3． 固定處的振動頻率 ： 1～50Hz（頻率1～10Hz,振幅25/f；頻率10～50Hz，振幅250/f2)
4． 沖擊加速度： 30m/s2
5． 安裝方向： 任意
4、簡要技術數據：
參數名稱 |
產品代號 |
||||||||
MZJ-100S/ |
MZJ-200S/ |
MZJ-400S/ |
MZJ-600S/ |
||||||
線圈額定電壓（V DC） |
24 |
48 |
24 |
48 |
24 |
48 |
24 |
48 |
|
20℃額定電壓下線圈電流（A） |
0.16 |
0.09 |
0.2 |
0.08 |
0.02 |
0.08 |
0.2 |
0.13 |
|
20℃冷態起動線圈最大電流（A） |
5 |
||||||||
主觸點電路額定電壓（V DC） |
48 |
||||||||
主觸點電路額定電流（A） |
100 |
200 |
400 |
600 |
|||||
輔助觸點額定電流（A） |
5 |
||||||||
20±5℃下冷態動作電壓（V） |
吸合 |
13 |
24 |
13 |
24 |
13 |
24 |
13 |
24 |
釋放 |
6～1.5 |
15～2.5 |
6～1.5 |
15～2.5 |
6～1.5 |
15～2.5 |
6～1.2 |
15～2.5 |
|
電源電壓波動范圍（最高環境溫度40℃） |
額定電壓的±20% |
||||||||
100A負載下觸點接觸壓降 |
不大于50mv |
||||||||
主觸點最大通斷能力 |
通斷一次4倍額定負載電流 通電時間 5ms |
||||||||
額定電壓下最大動作時間（線圈不帶抑制電路） |
吸合（觸點閉合） |
30 |
|||||||
釋放（觸點斷開） |
30 |
||||||||
觸點斷開時最大彈跳時間 |
3 |
||||||||
抗電強度 |
50HZ 1000V AC 1min |
||||||||
電壽命（t=.001S）（次） |
100.000 |
||||||||
工作范圍 |
連續 |
||||||||
