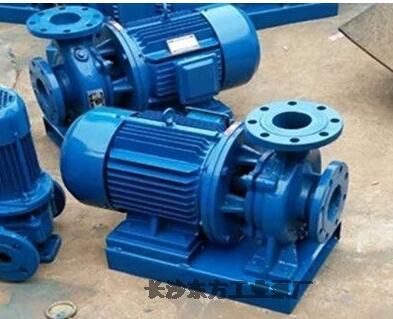

機械密封ISW100-160(I)臥式管道泵.結構緊湊，體積小
產品概述
單級單吸離心泵，采用IS型離心泵之性能參數，在一般立式泵的基礎上進行巧妙組合設計而成。同時根據使用溫度、介質等不同在ISG型基礎上派出適用熱水、高溫、腐蝕性化工泵、油泵。該系列產品具有----、噪音低、性能可靠等優點。
工作條件
1、吸入壓力≤1.6MPa，或泵系統上高工作壓力 ≤1.6MPa，即泵吸入口壓力+泵揚程≤1.6MPa、泵靜壓試驗壓力為2．5MPa，訂貨時請注明系統工作壓力。泵系統工作壓力大于1.6MPa時應 在訂貨時另行提出，以便在制造時泵的過流部分和聯接部分采用鑄鋼材料。
2、環境溫度<40℃，相對濕度<95％。
3、所輸送介質中固體顆粒體積含量不好過單位體積的0.1％，粒度<0.2mm。
注：如使用介質為帶有細小顆粒，請?jiān)谟嗀洉r(shí)注明，以便廠家采用耐磨式機械密封。
產品特點
1、運行平穩：泵軸的一般來說同心度及葉輪優異的動靜平衡，保證平穩運行，絕無振動。
2、滴水不漏：不同材質的硬質合金密封，保證了不同介質輸送均無泄漏。
3、噪音低：兩個低噪音軸承支撐下的水泵，運轉平穩，除電機微弱聲響，基本無噪音。
4、故障率低：結構簡單合理，關鍵部分采用多工藝生產流程品質；配套，整機無故障工作時間大大提高。
5、維修方便：更換密封、軸承，簡易方便。
6、占地更?。撼隹诳上蜃蟆⑾蛴?、向上三個方向，便于管道布置安裝，節省空間。
| 型號 | 流量 | 揚程 | 效率 | 轉速 | 電機功率 | |
| m3/h | L/s | m | % | r/min | kw | |
| 100-160(I) | 96 | 26.7 | 36 | 69 | 2900 | 22 |
| 160 | 44.4 | 32 | 79 | |||
| 192 | 53.3 | 27 | 75 | |||
