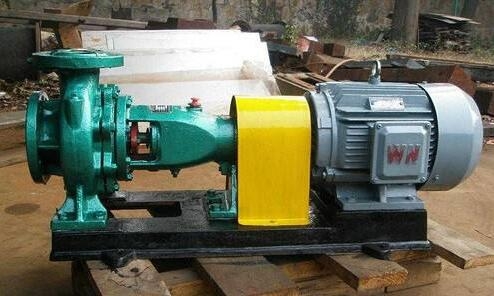

清水離心泵IS200-150-400A泵的旋轉方向，從驅動端看為順時針方向旋轉
1.為了平衡泵的軸向力，大多數泵的葉輪前、后均設有密封環，并在葉輪后蓋板上設有平衡孔，由于有些泵軸向力不大，葉輪背面未設密封環和平衡孔。
2.泵的軸向密封環是由填料壓蓋，填環和填料等組成，以防止進氣或大量漏水，泵的葉輪如有平衡，則裝有軟填料的空腔與葉輪口相通，如葉輪入口處液體處于真空狀態，則很容易沿著軸套表面進氣，故在填料腔內裝有填料環通過泵蓋上的小孔，將泵室內壓力水引至填料環進行密封。泵的葉輪如沒有平衡孔，由于葉輪背面液體壓力大于大氣壓，因而不存在漏氣問題，故可不裝填料環。
3.為避免軸磨損,在軸通過填料腔的部位裝有軸套保護。軸套與軸之間準有O型密封圈，以防止沿著配合表面進氣或漏水。
4.泵的傳動方式是通過加長彈性聯軸器與電動機聯接的，泵的旋轉方向，從驅動端看為順時針方向旋轉。
| 型號 參數 | 流量Q | 揚程H | 轉速n | 配套電機 | 效率η | 汽蝕余量 | |
| 功率 | 型號 | ||||||
| m3/h | m | r/min | KW | （％） | m | ||
| IS 200-150-400A | 375 | 43.7 | 1450 | 75 | Y280S-4 YB280S-4 | 80 | 3.5 |
| 80 | |||||||
| 77 | |||||||
| 77 | |||||||
| 80 | |||||||
