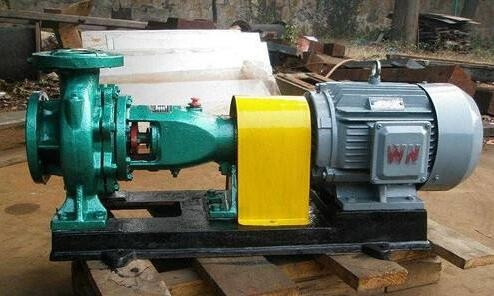

清水離心泵IS125-100J-250B填料壓蓋適應于工業和城市給水
IS泵系單級、單吸離心泵。適應于工業和城市給水、亦可用于農業排灌。用來輸送清水或物理、化學性質類似于清水的其他液體，被輸送的溫度為0℃～80℃
1.泵的軸向密封環是由填料壓蓋，填環和填料等組成，以防止進氣或大量漏水，泵的葉輪如有平衡，則裝有軟填料的空腔與葉輪口相通，如葉輪入口處液體處于真空狀態，則很容易沿著軸套表面進氣，故在填料腔內裝有填料環通過泵蓋上的小孔，將泵室內壓力水引至填料環進行密封。泵的葉輪如沒有平衡孔，由于葉輪背面液體壓力大于大氣壓，因而不存在漏氣問題，故可不裝填料環。
2.為避免軸磨損,在軸通過填料腔的部位裝有軸套保護。軸套與軸之間準有O型密封圈，以防止沿著配合表面進氣或漏水。
3.泵的傳動方式是通過加長彈性聯軸器與電動機聯接的，泵的旋轉方向，從驅動端看為順時針?lè)较蛐D(zhuǎn)。
| IS 125-100J-250B | 88 | 15.5 | 1450 | 7.5 | Y132M-4 YB132M-4 | 74 | 2.3 |
|
|
|||||||
| 70 | |||||||
|
|
|||||||
| 74 | |||||||
| 型號 參數 | 流量Q | 揚程H | 轉速n | 配套電機 | 效率η | 汽蝕余量 | |
| 功率 | 型號 | ||||||
| m3/h | m | r/min | KW | （％） | m | ||
