執行標準
GB/T5657-1995《離心泵技術條件（III類）》
MT114-85《煤礦用耐磨離心水泵技術條件》
性能范圍
泵吸入、排出口徑：40～300mm
流量：3.75～840m3/h
揚程：19～684m
型號意義
例：MD280-43×6
MD--耐磨多級離心泵 為150mm
280--泵設計點流量280m3/h
43--泵設計點單級揚程為43m
6--泵級數為6級
運行條件及壽命
◇在清水條件下（含固體顆粒低于0.1％），運行5000h無大修，效率下降不比較好過6％
◇在含固體顆粒0.1％～1％以下污水條件下，運行3000h無大修，效率下降不比較好過5％
◇在含固體顆粒1～.5％污水條件下，運行2000h無大修，效率下降不比較好過6％
結構特點

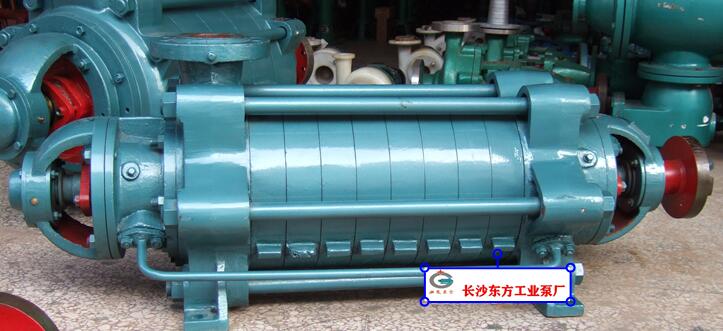

MD系列泵系臥式、單吸、分段式多級離心泵，吸入口為水平方向，吐出口與水平垂直向上。泵的進水段、中段、出水段、軸承體待泵殼體部分通過拉緊螺栓聯成一體，并根據泵的揚程選擇泵的級數。
該系列泵轉子部分主要由軸及安裝在軸上的葉輪、軸套、平衡盤等零件組成，其中葉輪的數量根據泵的級數而定。軸上零件通過平鍵和軸螺母緊固使之與軸聯成一體。整個轉子由兩端滾動軸承或滑動軸承支承，軸承按型號不同而定，均不承受軸向力，其軸向力由平衡盤平衡。泵在運行中允許轉子在泵殼中軸向游動，不能采用向心球軸承。滾動軸承用油膩潤滑，滑動軸承用稀油潤滑，并用油環進行自潤滑，循環水冷卻。
泵的進水段、中段、出水段之間的密封面均采用二硫化鉬潤滑脂密封，轉子部分與固定部分之間裝有密封環、導葉套等進行密封，當密封環和導葉套的磨損程度己影響泵的工作性能時應予以更換。
軸的密封形式有機械密封和填料密封兩種。泵采用填料密封時，填料環的位置安放要正確，填料的松緊程度必須適當，以液體能一滴一滴滲出為宜。泵各種密封元件裝在密封腔內，腔內要通入一定壓力的水，起水封、水冷卻或水潤滑任憑。在軸封處裝有可更換的軸套，以保護泵軸。
從原電機方向看，泵為順時針方向旋轉。
另外，本公司能根據用戶需求實現該系列泵多出口的結構及功能。
MD系列耐磨多級離心泵的安裝
本型泵安裝時除滿足要救外，還應注意以下幾點：
1、安裝泵的基礎平面應用水平儀找平。基礎水泥凝固后，應檢查底座和地腳螺栓孔是否松動；
2、電機、泵和底座組裝后，應檢查泵軸和電機軸的同心度，保證兩軸心線在同一水平線上；
3、電機和水泵組裝時，應將泵聯軸器端外拉出，保證泵和電機兩聯軸器端面的軸向間隙值；
4、泵只能承受自身內力，不能承受任何外力。泵的吸入管路和壓出管路應有各自的支架，以免將泵壓壞。
