產品型號：
簡單介紹：

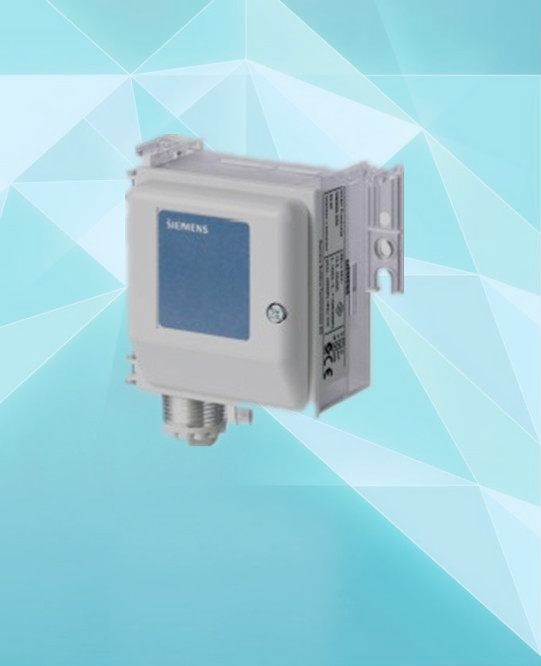

西門子風壓差傳感器QBM3020-1D 針對空氣和非腐蝕性氣體 西門子風壓差傳感器QBM3020-1D線性壓力特性與可選擇的壓力測量范圍工作電壓AC24V或DC13.5...33V信號輸出DC0...10V零點調整由外殼內的集成支架帶來的簡單和快速的安裝校準和溫度補償測量信號供貨時提供風管連接裝置風壓差傳感器QBM2030-1U信號0...10V詳情介紹：
QBM2030-1U替代QBM66.201（100Pa）西門子壓差傳感器
QBM2030系列西門子壓差傳感器,替代老型號QBM66系列
針對空氣和非腐蝕性氣體
QBM2030-1U,QBM2030-5,QBM2030-30壓差傳感器
QBM2030系列壓差傳感器特點
·線性壓力特性與可選擇的壓力測量范圍
·工作電壓AC 24 V或DC 13.5…33 V
·信號輸出DC 0…10 V
·零點調整西門子風壓差傳感器QBM3020-1D
·由外殼內的集成支架帶來的簡單和快速的安裝
·校準和溫度補償測量信號
·供貨時提供風管連接裝置
QBM2030系列壓差傳感器應用
壓差傳感器獲取空氣和非腐蝕性氣體的壓力差。
·測量通風設備和空調管道中的細微的壓力差
·檢查空氣流量
·監控過濾器和控制風扇
其他附件包含：AQB2000，AQB21.2，F(xiàn)K-PZ1，F(xiàn)K-PZ2
傳感器通過硅橡膠膜和陶瓷桿獲取壓差值，該傳感器通過被感應到的偏差值行程線性的DC0-10V的溫度補償輸出信號。
QBM2030系列壓差傳感器型號概覽
QBM2030-1U QBM2030-5 QBM2030-30
|
型號 |
產品編號 |
壓力測量范圍 |
輸出信號 |
||
|
測量范圍1 |
測量范圍2 |
測量范圍3 |
|||
|
QBM2030-1U |
S55720-S244 |
±50 Pa |
±100Pa |
0…100Pa |
0…10 V DC |
|
QBM2030-5 |
S55720-S245 |
0…200Pa |
0…250Pa |
0…500Pa |
0…10 V DC |
|
QBM2030-30 |
S55720-S246 |
0…1000Pa |
0…1500Pa |
0…3000Pa |
0…10 V DC |
壓差傳感器新舊型號替代關系表
|
舊型號(已停產) |
新型號(完全替代) |
|
QBM66.201(100Pa) |
QBM2030-1U |
|
QBM66.201(200Pa) |
QBM2030-5 |
|
QBM66.202 |
QBM2030-5 |
|
QBM66.203 |
QBM2030-30 |
|
QBM66.204(500Pa) |
QBM2030-5 |
|
QBM66.204(1000Pa) |
QBM2030-30 |
