產品型號：EVG4U10E015
簡單介紹：

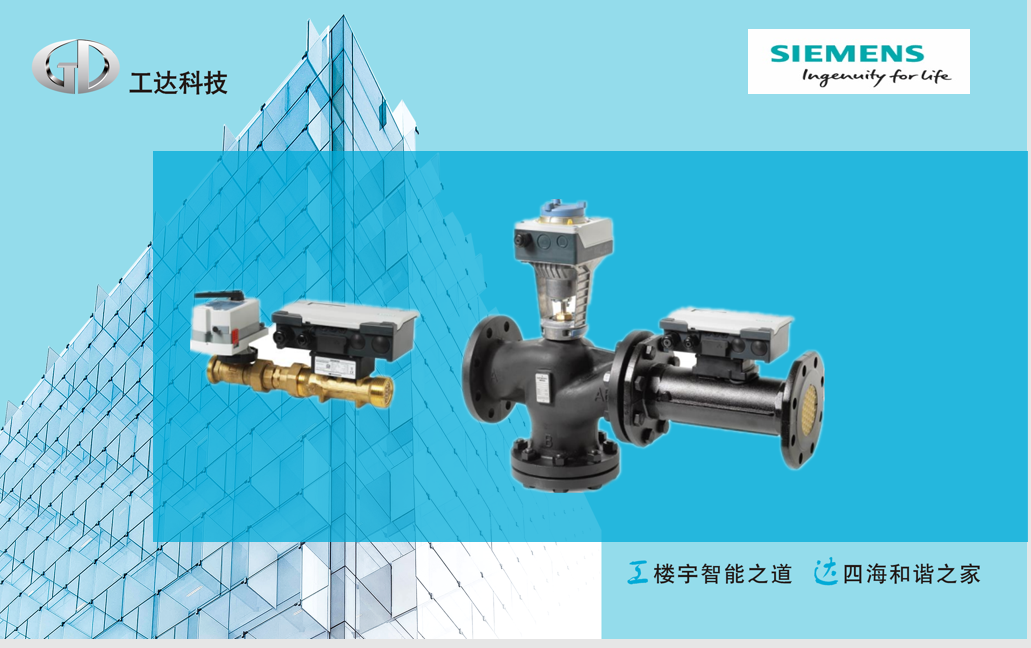

西門子智能閥-具有集成能量數據采集功能的控制閥，適用于通風和空調設備，傳感器引導的動態流量控制。
智能閥是一種兩通 PICV，用于采暖、通風和空調設備的體積流量、溫度和能耗測量。
智能閥通過(DC 0/2…10v 4…20mA)或(BACnet IP) 集成在溫度控制回路中。所有工藝數據(河北西門子智能閥能量閥EVG4U10E020
流量、能耗、回水溫度等)即使模擬量集成也可以數字化讀出。
智能閥門同時具有就地控制和支持節能設備優化
詳情介紹：
智能閥做為控制閥
這種控制功能中,智能閥是回風溫度控制回路的一部分，外部
控制器根據回風溫度和設定溫度 控制智能閥開度，控制模式
包括閥位，流量，能量.
參考右圖示例基于 AHU 的控制回路
控制器根據要求控制 AHU 的回風溫度，定義智能閥的設定值
范圍 0…100%,控制類型包括模擬量
(0…100 % = DC 0…10 V) 或遠程通訊 BACnet IP
智能閥根據 AHU 控制給出信號動作，例如在流量控制模式
下,等比例調節流量.河北西門子智能閥能量閥EVG4U10E020
智能閥的壓差控制功能
智能閥可以做為控制供回水壓差的壓差控制器.
在這種功能中, 智能閥可以是獨立控制單元，通過輔助的壓
差傳感器[X3], 讀取供回水的壓差同時自動調整閥門開度以保
證壓差恒定.
在這種功能中，智能閥不需要接受外部的控制信號，而是通
過 ABT Go 設置的控制參數獨立進行壓差恒定控制.
智能閥的供水溫度控制功能（無室外溫度傳感器）
在這種控制功能中，智能閥相當于控制器的功能
使用輔助的二次網供水溫度傳感器[X3], 讀取供水溫度并基于
設定溫度值調節閥門開度和流量
溫度設定可以通過 ABT Go 或者外部設定(遠程 BACnet IP
或 模擬量)
智能閥做為室外溫度相關的供水溫度控制器
智能閥可以根據室外溫度通過閥門控制換熱系統里的供水溫
度.在這個控制模式中，智能閥承擔了控制器的角色.
在室外溫度相關控制模式下，基于供熱曲線，根據室外溫度
[X1]調整供水溫度[X3]
二次網供水溫度傳感器[X3]讀取實時溫度和智能閥通過調節
流量實現供水溫度達到確定的溫度設定值
除了供熱曲線,每周時間表可以預設房間的運行模式(舒適，
預舒適，經濟，保護)
控制水泵的開啟關閉 Q
體積流量*大限定
如果智能閥控制的設備(空調機組/新風機組/風機盤管)的設計需求流量低于智能閥的額定流
量，我們建議使用流量的*大限定。在體積流量控制模式下，將設備的流量*大值 max (在
額定流量的 30%到 100%之間)作為 100%設定值。它僅作為其他控制模式的限制值。
體積流量*小限定
體積流量的*小限定滿足被控制的設備的*小流量。這種限定是壓力無關的，因此當壓差發生
變化時，不會出現過流和欠流的情況。
*大輸出限定
與體積流量限定相比，冷量/熱量輸出限定可動態適應設備的溫度需求分布。因此，對于關鍵
用戶，輸出限定比流量限定更加適合.
回水溫度 min./max.限定
現代高效的設備輸出必須有效的低/高回水溫度，以實現其輸出高效率。通過智能閥，可以精
確地限定所需的回水溫度值。
如果將智能閥用于供熱應用，則可設置回水溫度的*大限制;在制冷應用中,可設置回水溫度的
*小限制。
設置分為兩步:
