一、用途

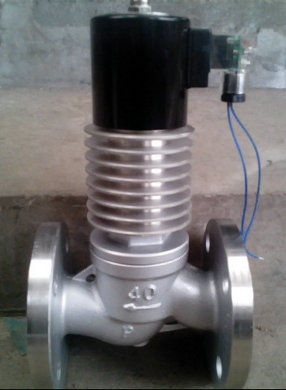

先導式高溫電磁閥 ZCG系列是電力操縱的常閉型先導式高溫電磁閥，適用于蒸汽管路中的自控制系統中。
二、產品特點
1.耐高溫：密封材料采用耐高溫材料，線圈部分采用耐高溫電工材料，外圍增設散熱機構。
2.耐腐蝕：主要部件閥塞、閥體等采用不銹鋼和銅合金制成，防腐性能好。
3.耐磨損：選材合理，閥塞與閥間巧妙地利用流體潤滑作用，減少磨損。
三、先導式高溫電磁閥 ZCG系列主要技術參數
|
公稱通徑 |
20 |
25 |
32 |
40 |
50 |
65 |
|
公稱壓力（Mpa） |
1.6 |
|||||
|
工作壓差（Mpa） |
0.04~1.6 |
|||||
|
工作介質 |
蒸汽、油（高溫氣體、液體） |
|||||
|
介質溫度（℃） |
-40~350 |
|||||
|
環境溫度（℃） |
-40~60 |
|||||
|
環境溫度（℃） |
95±3% |
|||||
|
額定電壓（V） |
Ac220 |
|||||
|
功率（VA） |
45 |
|||||
|
絕緣等級 |
H級 |
|||||
|
工作頻率 |
連續 |
|||||
|
額定流量系數（KV） |
5.4 |
9 |
15 |
18 |
28 |
40 |
|
泄露量（ml/min） |
1.5 |
3.0 |
30 |
45 |
60 |
|
四、先導式高溫電磁閥 ZCG系列安裝尺寸
|
DN |
L |
H |
D |
D1 |
D2 |
b |
f |
n-d |
|
10 |
115 |
148 |
90 |
60 |
41 |
14 |
2 |
4-φ14 |
|
15 |
115 |
148 |
95 |
65 |
46 |
14 |
2 |
4-φ14 |
|
20 |
115 |
148 |
105 |
75 |
56 |
16 |
2 |
4-φ14 |
|
25 |
125 |
148 |
115 |
85 |
65 |
16 |
3 |
4-φ14 |
|
32 |
150 |
182 |
140 |
100 |
76 |
18 |
3 |
4-φ18 |
|
40 |
160 |
182 |
150 |
110 |
84 |
18 |
3 |
4-φ18 |
|
50 |
190 |
192 |
160 |
125 |
99 |
20 |
3 |
4-φ18 |
五、為確保您的使用要求，訂貨時請?jiān)敿?xì)說明：
1、新項目用戶請?zhí)峁┰O(shè)計院設計的型號，更換配件用戶請?zhí)峁┲笆褂玫漠a(chǎn)品型號
