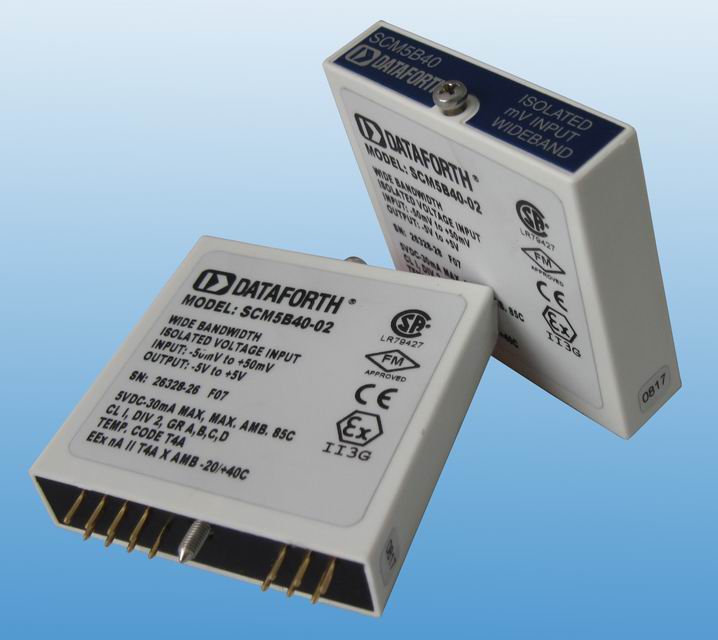

SCM5B模塊的設計將計算機一側電路完全隔離，可以從電源公共端(引腳16)浮動±50V。這種完全隔離表明輸出開關正常運行不需在I/O公共端和電源公共端之間連接。如果需要，只要將引腳22(Read Enable pin)與I/O公共端(引腳19)連接，輸出開關便可連續接通。 產品特性 • 接受毫伏和伏電平信號。 • 高電平電壓輸出 • 1500Vrms 變壓器隔離 • ANSI/IEEE C37.90.1 瞬態保護 • 240VAC 連續輸入保護 • 100dB CMR(共模抑制） • 10kHz 信號帶寬 • ±0.03% 精度 • ±0.01% 線性度 • ±1µV/°C漂移 • 經CSA 認證, 獲得FM 批準, 符合CE 和ATEX 規定 • 載板上可混插不同型號的SCM5B模塊
輸入信號通過隔離安全柵現場一側的前置放大器處理。這一前置放大器有5MHz增益-帶寬乘積，帶寬限制為10kHz。放大以后，輸入信號由專有的斬波電路斬波。隔離用變壓器耦合，再用專用技術抑制共模尖脈沖或浪涌的傳輸。模塊采用+5VDC, ±5%供電。
SCM5B40和SCM5B41模塊上特殊的輸入電路可為240VAC電源線電壓的意外連接提供保護。
