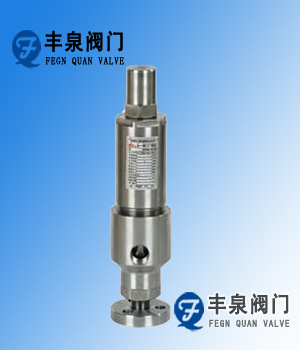

AY42H、HA802Y型安全溢流閥可用于高壓注水泵的管路上，作為超壓保護裝置。
安全溢流閥在系統中起安全保護作用。當系統壓力超過規定值時，安全閥汀開，將系統中的一部分氣體排入大氣，使系統壓力不超過允許值，從而保證系統不因壓力過高而發生事故。安全閥又稱溢流閥。安全閥顧名思義是保證壓力管道、壓力容器的關鍵安全應用保障，為了保證安全閥的正常工作及延長安全閥的使用壽命，在使用中應做到定期檢查運行中的安全閥是否泄漏，卡阻及彈簧銹蝕等不正?，F(xiàn)象，并注意觀察調節螺套及調節圈緊定螺釘?shù)逆i緊螺母是否有松動，若發現問題及時采取適當?shù)木S護措施。還應定期將安全閥拆下進行全面清洗、檢查并重新研磨、整定后方可重新使用。安裝在室外的安全閥要采取適當?shù)姆雷o(hù)措施，以防止雨、霧、塵埃、銹污等 臟物 侵入安全閥及排放管道，當環境低于攝氏零度時，還應采取必要的防凍措施以保證安全閥動作的可靠性。
適用于城建、化工、冶金、石油、制藥、食品、飲料、環保
| 型號 Type | 公稱壓力 Nominal pressure(MPa) |
開啟壓力分級 Opening pressure |
工作溫度（℃）Working temperature | 適用介質 Suitable medium |
| AY42H-160 HA802Y-160 |
16.0 | 6.3-16.0 | 200 | 水、油品等 Water,Oil,goods etc. |
| AY42H-250 HA802Y-250 |
25.0 | 1.0-25.0 | ||
| AY42H-400 HA802Y-400 HA802Y-600 |
40.0-60.0 | 20.0-60.0 |
| NO. | 零件名稱 Name of part |
AQ-20 材料 Materials |
| 1 | 閥體 Body | 碳鋼 Carbon Steel |
| 2 | 閥座 Nozzle | 不銹鋼 Stainless steel |
| 3 | 閥瓣 Disc | 不銹鋼 Stainless steel |
| 4 | 閥蓋 Bonnet | 焊接件 Welding |
| 5 | 彈簧 Spring | 50CrVA |
| 型號 Type |
公稱通徑DN(mm) Nominal diameter |
尺寸Dimension(mm) | ||||
| Rc | ZG | L | L1 | ≈H | ||
| HA802Y-600 | 15 | 1/2″ | 1/2″ | 52 | 90 | 250 |
| 25 | 1″ | 1″ | 52 | 113 | 275 | |
| 40 | 11/2″ | 11/2″ | 52 | 157 | 336 | |
Type |
公稱通徑DN(mm) Nominal diameter |
尺 寸 Dimension(mm) | |||||||||
| D | D1 | K | M | Z-Фd | B | L | L1 | RC | ≈H | ||
| AY42H-160 AY42H-250 AY42H-400 |
15 | 135 | 95 | 25 | M48×2 | 4-22 | 25 | 65 | 140 | 1〞 | 329 |
| 20 | 165 | 115 | 30 | M52×2 | 6-26 | 28 | 80 | 150 | 11/2〞 | 447 | |
| 25 | 200 | 145 | 38 | M80×3 | 6-29 | 40 | 90 | 180 | 2〞 | 485 | |
| 32 | 225 | 170 | 42 | M100×3 | 6-33 | 50 | 100 | 200 | 21/2〞 | 570 | |
安全溢流閥的分類與相關參數
安全溢流閥有彈簧式和桿式兩大類。另外還有沖量式安全閥、先導式安全閥、安全切換閥、安全解壓閥、靜重式安全閥等。彈簧式安全閥主要依靠彈簧的作用力而工作，彈簧式安全閥中又有封閉和不封閉的，一般易燃、易爆或有毒的介質應選用封閉式，蒸汽或惰性氣體等可以選用不封閉式，在彈簧式安全閥中還有帶扳手和不帶扳手的。扳手的作用主要是檢查閥瓣的靈活程度，有時也可以用作手動緊急泄壓用，如圖3。杠桿式安全閥主要依靠杠桿重錘的作用力而工作，但由于杠桿式安全閥體積龐大往往限制了選用范圍。溫度較高時選用帶散熱器的安全閥。
安全溢流閥的主要參數是排量，這個排量決定于閥座的口徑和閥瓣的開啟高度，由開啟高度不同，又分為微啟式和全啟式兩種。微啟式是指閥瓣的開啟高度為閥座喉徑的1／40～l／20。全啟式是指閥瓣的開啟高度為閥座喉徑的1／4。
