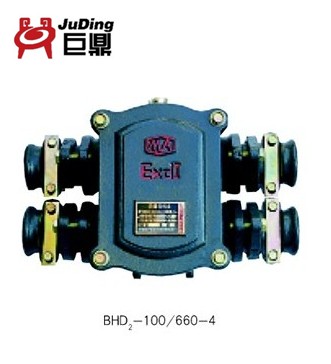

BHD2系列礦用隔爆型電纜接線盒
適用范圍與用途
BHD2系列礦用隔爆型電纜接線盒適用于具有甲烷、煤塵等性氣體混合物的煤礦井下，分別供交流50Hz，電壓1140V及以下，電流400A及以下的供電系統中作照明、信號、動力電纜連接和分支之用。
·主要技術參數
型號、規(guī)格 |
額定電壓 |
額定電流 |
通數 |
最大電纜外徑 |
外形尺寸L×W×H |
BHD2-20/127-6T |
127 |
20 |
6 |
主φ25，分φ11 |
320×200×100 |
BHD2-25/□-□T |
380，660 |
25 |
2，3，4 |
φ25 |
240×120×80，240×180×80，240×240×80 |
BHD2-40/□-□T |
380，660 |
40 |
2，3，4 |
φ25 |
270×140×110，270×200×110，270×270×110 |
BHD2-100/□-□T |
380，660 |
100 |
2，3，4 |
φ34 |
360×250×145 |
BHD2-200/□-□T |
660，11410 |
200 |
2，3，4 |
主φ64，分φ39 |
500×250×170，500×360×170，500×360×170 |
BHD2-400/1140-□T |
1140 |
400 |
2，3，4 |
φ25 |
600×260×210，660×460×210，660×660×210 |
