一、產品概述

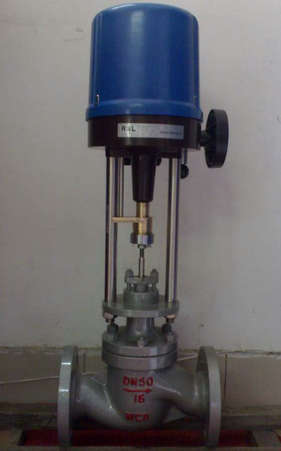

電子式電動調節閥 ZDLJP系列，是由直行程全電子式電動執行機構和頂導向式直通低流阻單座閥組成。具有結構緊湊、重量輕、動作靈敏、流體通道呈S流線型、壓降損失小、閥容量大、流量特性精確，直接接受調節儀表輸入的（4-20mA DC 0-10mA DC或1-5V DC）等控制信號及單相電源即可控制運轉，實現對工藝管路流體介質的自動調節控制，廣泛應用于精確控氣體、液體、蒸汽等介質的工藝參數如壓力、流量、溫度、液位等參數保持在給定值。是符合IEC標準的新一代通用調節閥產品。
二、電子式電動調節閥 ZDLJP系列主要零件材料及適用溫度、介質
|
材料代號 |
C（WCB） |
P（304） |
R（316） |
||
|
主要 零件 |
閥體、閥蓋 |
WCB（ZG230-450） |
ZG1Cr18Ni9Ti（304） |
ZG1Cr18Ni12Mo2Ti（316） |
|
|
閥芯、閥座 |
1Cr18Ni9Ti（304）或司鈦萊合金堆焊 |
1Cr18Ni9Ti（304）或司鈦萊合金堆焊 |
1Cr18Ni12Mo2Ti(316)或司鈦萊合金堆焊 |
||
|
閥桿 |
2Cr13 |
1Cr18Ni9Ti |
1Cr18Ni12Mo2Ti |
||
|
填料 |
V型聚四氟乙烯（F4）、柔性石墨、不銹鋼波紋管 |
||||
|
墊片 |
增強聚四氟乙烯（F4） 、不銹鋼墊片、金屬石墨纏繞墊片 |
||||
|
推桿、襯套 |
2Cr13 |
||||
|
適用 工況 |
適用介質 |
水蒸汽油品類氣液體 |
硝酸堿類腐蝕性氣液體 |
醋酸類等腐蝕性氣液體 |
|
|
常溫型 |
-30～+250 F4：≤200℃ |
-40～+250 F4：≤200℃ |
-40～+250℃ F4：≤200℃ |
||
|
高溫型 |
-30～+450℃ |
-40～+500℃ |
-40～+500℃ |
||
|
低溫型 |
|
-40～-60℃、 -60～-100℃ |
|||
三、電子式電動調節閥 ZDLJP系列性能指標
|
項目 |
指標值 |
||
|
基本誤差％ |
381L ±1.5； PSL±1.0 |
||
|
回差％ |
381L ±1.5； PSL±1.0 |
||
|
死區％ |
1.0 |
||
|
始終點偏差％ |
電開 |
始點 |
±2.5 |
|
終點 |
±2.5 |
||
|
電關 |
始點 |
±2.5 |
|
|
終點 |
±2.5 |
||
|
可調范圍 |
50：1 |
||
|
額定行程偏差％ |
2.5 |
||
四、電子式電動調節閥 ZDLJP系列主要技術參數
|
公稱通徑mm |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|||||||||||||||||
|
閥座直徑mm |
10 |
12 |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
||||||||||||||
|
額定流量 |
直線 |
1.8 |
2.8 |
4.4 |
6.9 |
11 |
17.6 |
27.5 |
44 |
69 |
110 |
176 |
275 |
440 |
690 |
1100 |
1760 |
|||||||||||||
|
等百分比 |
1.6 |
2.5 |
4 |
6.3 |
10 |
16 |
25 |
40 |
63 |
100 |
160 |
250 |
400 |
630 |
1000 |
1600 |
||||||||||||||
|
額定行程L（mm） |
10 |
16 |
25 |
40 |
60 |
100 |
||||||||||||||||||||||||
|
執行器型號 |
3810L |
381LS-8 |
381LS-20 |
381LS-30 |
381LS-50 |
381LS-65 |
381LS-99 |
|||||||||||||||||||||||
|
PSL |
PSL201 |
PSL202 |
PSL204 |
PSL208 |
PSL312 |
PSL325 |
||||||||||||||||||||||||
|
防爆型 |
381LX-20 |
381LX-30 |
381LX-50 |
381LX-65 |
381LX-99 |
|||||||||||||||||||||||||
|
電源電壓 |
AC220V 50Hz |
|||||||||||||||||||||||||||||
|
信號范圍 |
4～20mA DC 0～10mA DC或1～5V DC 0～10V DC |
|||||||||||||||||||||||||||||
|
作用模式 |
電開式（K）型、電閉式（B）型 |
|||||||||||||||||||||||||||||
|
故障狀態時 |
全開、全關、自鎖保位 |
|||||||||||||||||||||||||||||
|
流量特性 |
直線、等百分比 |
|||||||||||||||||||||||||||||
|
允許泄漏量（L/h） |
硬密封：≤10-4×閥的額定容量；軟密封： VI級 |
|||||||||||||||||||||||||||||
|
固有可調比R |
50:1 |
|||||||||||||||||||||||||||||
|
公稱壓力PN(MPa) |
1.6 2.5 4.0 6.4 |
|||||||||||||||||||||||||||||
