1. ?型號解碼?
MHYV4*2?：
M?：煤礦專用
H?：通信電纜（非光纜）
Y?：聚乙烯絕緣層
V?：聚氯乙烯外護套
4*2?：4對雙絞線結構，每對含2根導體?

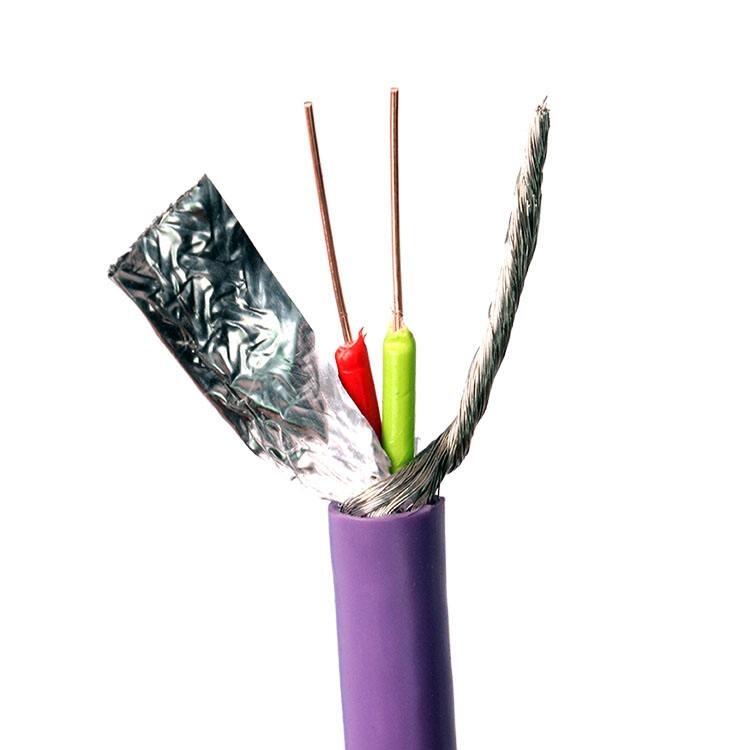

2. ?結構組成?
導體?：0.5mm2無氧銅芯（單根直徑0.28mm），支持高頻信號傳輸?
屏蔽層?：鋁箔+鍍錫銅絲編織雙重屏蔽，井下電磁干擾?
護套系統?：
內層：藍色阻燃聚乙烯（PE），通過GB/T 12666.2-90阻燃認證?
外層：抗拉抗磨PVC，適應礦井機械磨損環境?
|
參數類別 |
技術指標 |
|
?導體電阻? |
≤95Ω/km（20℃）? |
|
?工作電壓? |
300/500V AC? |
|
?阻燃等級? |
通過GB/T 18380.12-2008垂直燃燒測試? |
|
?使用溫度? |
-40℃~+70℃（短期+160℃）? |
|
?彎曲半徑? |
≥10倍外徑（靜態）? |
1. ?抗干擾能力?
雙絞線結構+鋁箔屏蔽層，降低井下變頻器、大功率設備引起的信號串?dāng)_（信噪比≥60dB）?
鍍錫銅絲編織層提升接地性能，共模干擾?
2. ?環境適應性?
阻燃護套通過MA煤安認證，降低瓦斯風險?
耐酸堿腐蝕設計，適應礦井濕度＞95%、pH 3-11環境?
3. ?傳輸性能?
支持10/100/1000Mbps以太網傳輸，傳輸距離150m（超五類標準）?
適用于RS485、CAN總線等工業通信協議?
安全監控系統?：井下瓦斯?jié)舛葌鞲衅鳌囟忍綔y(cè)器信號傳輸?
通信網絡?：礦用電話系統、人員定位基站連接?
設備控制?：通風機、排水泵遠程控制信號線?
1. ?敷設要求?
與動力電纜平行間距≥30cm，交叉時垂直角度≥45°?
固定支架間距≤1.5m（水平敷設）或≤1m（垂直敷設）?
2. ?選型建議?
短距離監控（＜50m）：選用MHYV420.5（0.5mm2導體）?
長距離通信（≥100m）：推薦MHYV420.75（0.75mm2導體）?
MHYV4*2礦用通信電纜通過?雙絞屏蔽+阻燃護套+抗干擾設計?，成為礦井通信網絡的關鍵傳輸介質，其性能適配井下高濕度、強電磁干擾的復雜工況?。選型需重點關注導體截面積、屏蔽等級及傳輸協議兼容性。
