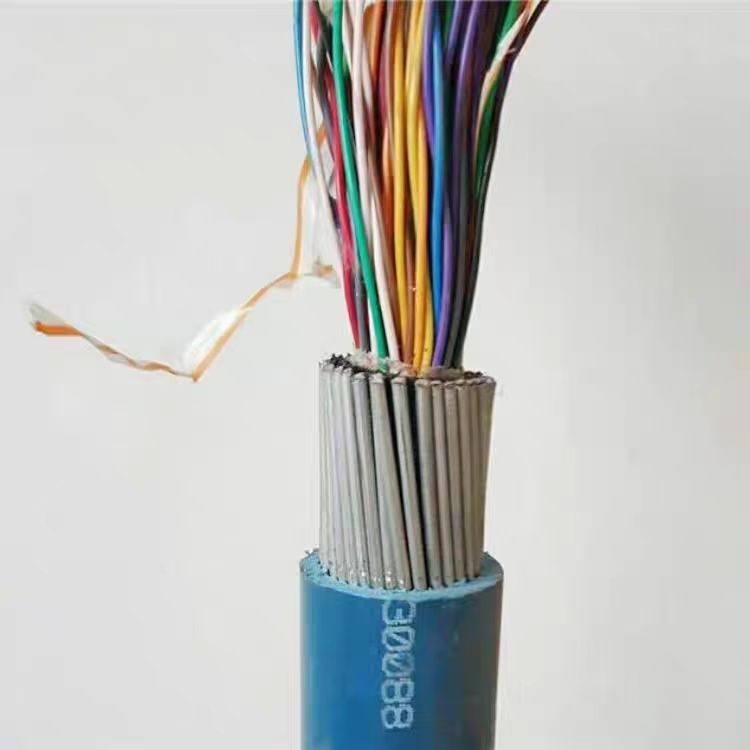

天聯阻燃屏蔽控制軟電纜WD-MKYJYRP33-7*2.5一﹑產品用途及特點
本產品適用于485等同性設備做數據信號傳輸。
二﹑執行標準
參照UL AWM 2919文件
三、天聯阻燃屏蔽控制軟電纜WD-MKYJYRP33-7*2.5使用特性
1.電纜長期使用溫度：-40～70℃
2.環境溫度：固定敷設-40℃非固定敷設-15℃。
3.電纜敷設溫度： 不低于0℃
4. RS 485通訊電纜型電纜彎曲半徑應不小于電纜直徑的10倍。
四、天聯阻燃屏蔽控制軟電纜WD-MKYJYRP33-7*2.5型號、名稱及用途
型號：RS 485
規格：3×2×0.75+1×0.2
名稱：聚乙烯絕緣聚氯乙烯護套485通訊電纜
用途：用于485等同性設備做數據信號傳輸，使用移動或固定敷設
|
項目 |
單位 |
0.2 mm2 |
0.75 mm2 |
|
20℃時導體直流電阻不大于 |
Ω/km |
95 |
26.7 |
|
電纜工作電容不大于 |
uf/km |
|
0.06 |
|
耐交流工頻電壓 |
KV/min |
|
1.5KV/2min |
|
電纜電感不大于 |
uH/km |
|
800 |
|
遠端串音衰減 |
dB/km |
|
70 |
五、產品主要技術指標
六、電纜規格
|
規格 芯數×截面積 mm2 |
導體結構 根數/直徑 |
絕緣標稱厚度 mm |
線芯顏色 |
導體絕緣外徑 mm |
電纜參考外徑 mm |
|
3×2×0.75 |
24/0.2 |
0.6 |
棕-藍 黑-桔 紫-灰 |
2.4 |
14.2±1.0 |
|
1×0.2 |
7/0.2 |
- |
- |
0.6 |
七、天聯阻燃屏蔽控制軟電纜WD-MKYJYRP33-7*2.5產品結構
1、產品結構描速：特性阻抗120歐姆，導體為對絞多股鍍錫電解銅絲絞合而成，分色絕緣宜于安裝識別，鋁塑復合膜100%覆蓋+鍍錫銅絲二重屏蔽，附加獨立多股絞合鍍錫銅絲接地導體（7/0.2），黑色聚氯乙烯護套
2、產品結構示意圖
1----------------------------------對絞鍍錫軟銅線芯
2----------------------------------聚乙烯塑料絕緣
3----------------------------------對絞組鋁箔分屏蔽
4----------------------------------鋁箔總屏蔽
5----------------------------------------------------------鍍錫銅絲編織屏蔽
6-----------------------------------------------------------多股絞合鍍錫銅絲接地導體（7/0.2）
7-----------------------------------黑色聚氯乙烯護套
