礦用網線 MHSYV-5 4×2×0.5 技術解析?

一、天聯鐵路信號電纜PZYAH23-30芯型號定義與核心結構

1. ?型號含義?

MHSYV-5?：

M?：煤礦用

H?：通信電纜

SY?：雙絞線結構（銅芯+鋁箔屏蔽）

V?：聚氯乙烯（PVC）外護套

5?：超五類傳輸標準（帶寬250MHz）

4×2×0.5?：4對雙絞線，每對含2根0.5mm2導體?14

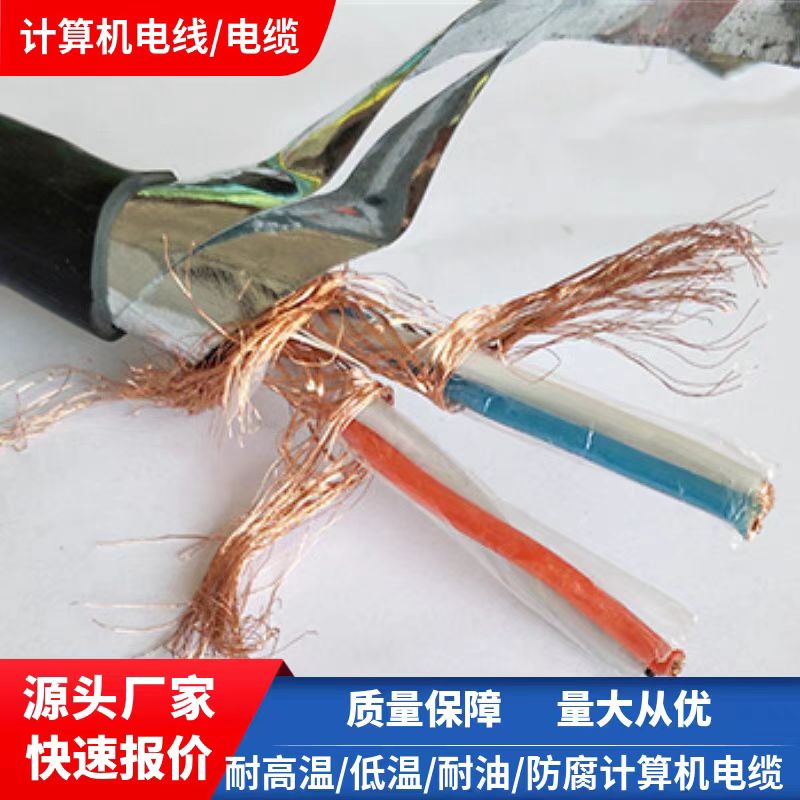

2. ?結構組成?

導體?：4對無氧銅雙絞線（單根直徑0.28mm），絞合間距≤12mm以降低串?dāng)_?

屏蔽層?：

鋁箔層：覆蓋每對雙絞線，高頻干擾

鍍錫銅編織層：整體屏蔽（覆蓋率≥80%），接地電阻≤0.1Ω?

護套系統?：

內層：藍色阻燃PE（通過GB/T 12666.2-90垂直燃燒測試）

外層：抗拉PVC（厚度≥1.2mm），印有米標及防火等級?

二、天聯鐵路信號電纜PZYAH23-30芯關鍵性能參數

三、核心性能優勢

1. ?抗干擾能力?

鋁箔+銅網雙重屏蔽設計，信噪比≥60dB，適用于變頻器、大功率電機等高干擾場景

雙絞線絞距優化（12mm內），降低近端串?dāng)_（NEXT）至≤35dB?

2. ?安全防護?

o 阻燃護套通過煤安認證（MA），井下瓦斯風險?12

抗拉抗磨護套設計，耐受礦井機械沖擊及酸堿腐蝕?

3. ?傳輸效率?

支持10/100/1000Mbps以太網及RS485、CAN總線協議，傳輸距離150m?

符合TIA/EIA568B、ISO11801超五類標準，誤碼率≤10?12?

四、天聯鐵路信號電纜PZYAH23-30芯典型應用場景

· ?井下監控系統?：瓦斯?jié)舛葌鞲衅?、溫度探測器信號傳輸?

· ?通信網絡?：礦用電話系統、人員定位基站組網?

· ?工業自動化?：通風機、排水泵遠程控制及數據采集?

五、選型與安裝規范

1. ?選型建議?

短距離傳輸?（≤80m）：優先選擇MHSYV-5 4×2×0.5標準型?

長距離擴展?（＞100m）：搭配中繼器或光纖轉換器使用?

2. ?敷設要求?

與動力電纜平行間距≥30cm，交叉角度≥45°?

固定支架間距≤1.5m（水平）或≤1m（垂直），避免護套拉伸變形?

MHSYV-5 4×2×0.5通過?雙重屏蔽+超五類傳輸+阻燃護套?設計，成為礦井通信網絡的核心傳輸介質，其抗干擾性與環境適應性匹配井下高電磁干擾、高濕度工況需求?45。選型需結合傳輸距離、防護等級及協議兼容性綜合評估。
