銅芯聚氯乙烯絕緣聚氯乙烯護套銅絲編織屏蔽控制電纜技術規范書
一﹑寬城0.6/1KVCU/XLPE/SWA/PVC/阻燃-5Cx16mm2參數產品用途
本產品適用于U0/U 450/750V電力線路輸配電用。
二﹑執行標準
標準：GB/T9330-2008
三、寬城0.6/1KVCU/XLPE/SWA/PVC/阻燃-5Cx16mm2參數使用特性
1.電纜長期使用溫度：-40～70℃
2.環境溫度：固定敷設-40℃非固定敷設-15℃。
3.電纜敷設溫度： 不低于0℃
4.彎曲半徑應不小于電纜直徑的10倍。
四、型號、名稱及用途
型號：KVVP
名稱：銅芯聚氯乙烯絕緣聚氯乙烯護套銅絲編織屏蔽電力電纜
用途：U0/U 450/750V電力線路輸配電用
|
項目 |
單位 |
指標50mm2 |
指標70mm2 |
|
20℃時導體直流電阻不大于 |
Ω/km |
≤12.1 |
≤11.8 |
|
耐交流工頻電壓 |
KV/min |
3.0KV/5min |
3.0KV/5min |
五、寬城0.6/1KVCU/XLPE/SWA/PVC/阻燃-5Cx16mm2參數產品主要技術指標
六、電纜規格
|
規格 芯數×截面積 mm2 |
導體結構 根數/直徑 |
絕緣標稱厚度 mm |
導體絕緣外徑 mm |
護套標稱厚度 mm |
電纜參考外徑 mm |
|
12×1.5 |
1/1.38 |
0.7 |
2.77 |
1.4 |
15 |

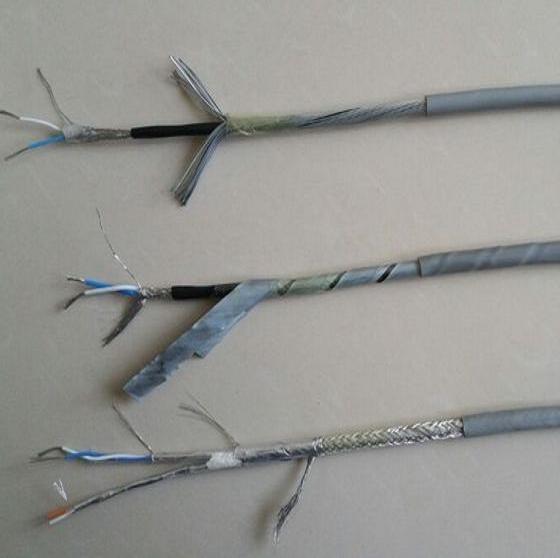

七﹑寬城電纜結構圖
1------------------------------------------------------------銅導體
2------------------------------------------------------------聚氯乙烯絕緣
4------------------------------------------------------------銅絲編織屏蔽
5------------------------------------------------------------聚氯乙烯護套
