聚烯烴絕緣聚乙烯護套銅網編織屏蔽市內通信電纜
（HYAP）
一、 新林多股軟銅線6.0MM2黃綠接地線規格書產品用途及特點
本產品適用于城鎮和近郊的電磁信號干擾比較嚴重的電信線路。根據電纜結構形式特點，可分別適用于管道敷設或直埋地或安放于水下適用。低電阻、低固有衰減，高于部標準的近端串音衰減及遠端串音度指標，護套料具有的物理、機械性能。鋼帶鎧裝抗壓性能優良，在一定條件下具有防鼠防蟻等功能。
二、 執行標準
YD/T322-1996《聚烯烴絕緣聚乙烯護套市內通信電纜》
三﹑新林多股軟銅線6.0MM2黃綠接地線規格書名稱及型號
|
型號 |
名稱 |
主要適用場合 |
|
HYAP |
銅芯實芯聚烯烴絕緣聚乙烯護套銅網編織屏蔽市內通信電纜 |
管道 |
|
HYAP23 |
銅芯實芯聚烯烴絕緣聚乙烯護套銅網編織屏蔽雙鋼帶鎧裝市內通信電纜 |
直埋 |
|
HYAP53 |
銅芯實芯聚烯烴絕緣聚乙烯護套銅網編織屏蔽單層縱包軋紋鋼帶鎧裝市內通信電纜 |
直埋 |
|
HYAP553 |
銅芯實芯聚烯烴絕緣聚乙烯護套銅網編織屏蔽雙層縱包軋紋鋼帶鎧裝市內通信電纜 |
直埋 |
|
HYAP33 |
銅芯實芯聚烯烴絕緣聚乙烯護套銅網編織屏蔽細鋼絲鎧裝市內通信電纜 |
水下 |
|
HYAP43 |
銅芯實芯聚烯烴絕緣聚乙烯護套銅網編織屏蔽粗鋼絲鎧裝市內通信電纜 |
水下 |
四﹑新林多股軟銅線6.0MM2黃綠接地線規格書主要技術特性
1. 直流電阻:20℃, 0.4 ≤148 0.5 ≤95.0 0.6 ≤65.8 0.8 ≤36.6
2. 聚烯烴絕緣聚乙烯護套市內通信電纜緣電氣強度：導體之間1min 1kv不擊穿 導體與屏蔽1min 3kv不擊穿
3. 絕緣電阻：每根芯線與其余線芯接地，聚烯烴絕緣聚乙烯護套市內通信電纜絕緣電阻大于3000MΩ.km。
4. 工作電容：平均值 52±2nF/km 5.遠端串音度：150kHZ時組合的功率平均值大于69dB/km。
五、型號的組成及其代表意義
市內通信電纜------------------------------------------------------------H
銅質線芯--------------------------------------------------------------------省略
聚乙烯絕緣------------------------------------------------------------------Y
鋁塑綜合護套護套---------------------------------------------------------A
銅網編織屏蔽---------------------------------------------------------------P
雙鋼帶鎧裝------------------------------------------------------------------23
單層縱包軋紋鋼帶鎧裝---------------------------------------------------53
雙層縱包軋紋鋼帶鎧裝---------------------------------------------------553
細鋼絲鎧裝-------------------------------------------------------------------33
粗鋼絲鎧裝-------------------------------------------------------------------43

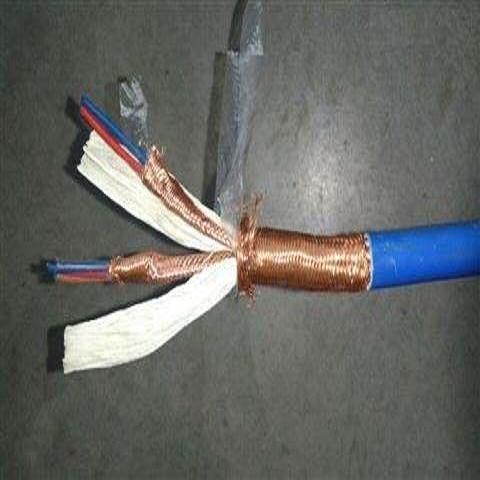

六、新林多股軟銅線6.0MM2黃綠接地線規格書主要結構方式及結構示意圖
1.HYAP系列電纜采用銅導體、聚乙烯絕緣、鋁塑綜合護套結構，導體結構及電纜外徑見下表。
|
規格型號 |
電纜 外徑 |
電纜 重量 (kg/km) |
標準制 造長度 |
電纜包裝重量 (kg) |
|
HYAP 10×2×0.4 |
12.5 |
110 |
2000 |
320 |
|
HYAP 20×2×0.4 |
15 |
159.5 |
2000 |
410 |
|
HYAP 30×2×0.4 |
17 |
198 |
2000 |
520 |
|
HYAP 50×2×0.4 |
20 |
286 |
2000 |
680 |
|
HYAP 100×2×0.4 |
25.5 |
473 |
2000 |
1090 |
|
HYAP 200×2×0.4 |
32.5 |
847 |
2000 |
1980 |
|
HYAP 300×2×0.4 |
38 |
1243 |
2000 |
2790 |
|
HYAP 400×2×0.4 |
42.5 |
1551 |
2000 |
3350 |
|
HYAP 600×2×0.4 |
50 |
2222 |
1000 |
2550 |
|
HYAP 800×2×0.4 |
57.5 |
2926 |
1000 |
3190 |
|
HYAP 900×2×0.4 |
60.5 |
3267 |
1000 |
3500 |
|
HYAP 1000×2×0.4 |
62.5 |
3608 |
1000 |
3850 |
|
HYAP 1200×2×0.4 |
67.0 |
4312 |
1000 |
4570 |
|
HYAP 1600×2×0.4 |
76.5 |
5665 |
500 |
3110 |
|
HYAP 1800×2×0.4 |
81.0 |
6325 |
500 |
3530 |
|
HYAP 2000×2×0.4 |
85.5 |
6985 |
500 |
3830 |
|
HYAP 2400×2×0.4 |
90 |
8305 |
500 |
4430 |
