5.1.2 GY160-500X2.0型全自動腳手板成型設備生產工藝流程
被動式放料 → 校平→伺服送料 → 沖孔→ 成型→ 切斷→出料
5.2主要設備結構、性能概述

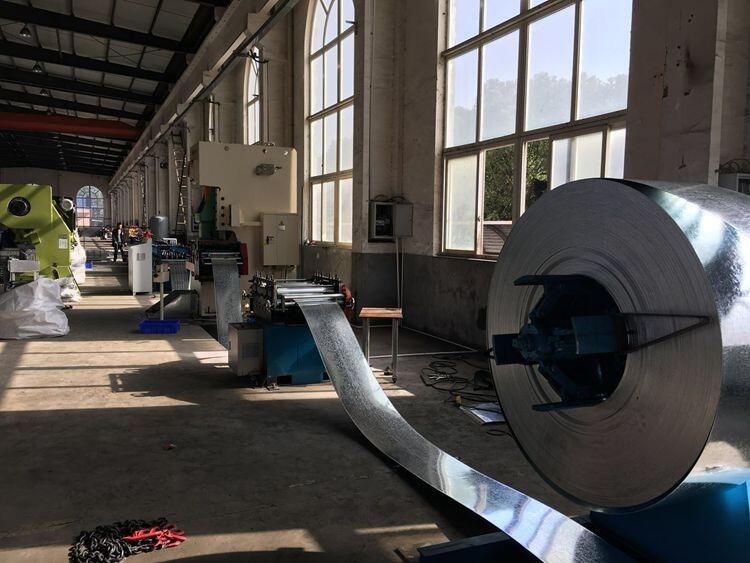

5.2.1 被動式放料機
放料機技術參數參考要求：
板料寬度：250~500mm；材料厚度2.0mm；
料卷內徑：φ508mm； 內徑漲縮范圍ф480-520 mm；
料卷最大外徑:φ1200mm;承載重量：≤3T
5.2.2 校平機
校平機技術參數參考要求：
a.工作輥數：五輥式校平機
b.結構特點：校平輥經調質、鍍鉻處理后其剛性、表面粗糙度等機械性能大大提高；其由夾送輥及校平輥組成，夾送輥可單獨調整，校平上輥采用整體結構，前后設兩個調整點，可形成一定的傾斜角度，便于提高校平質量。校平機入料端帶有一對導向平輥及兩對導向立輥，導向立輥可對中移動及同時移動。手輪調整，帶刻度，方便對中。
校平機前后均帶有引料過橋裝置。校平機與送料器之間設活光電信號，發出反饋信號入控制系統，控制系統發出指令給變頻電機變速，以控制儲料區中料帶的儲存量，達到不間斷校平的目的。
