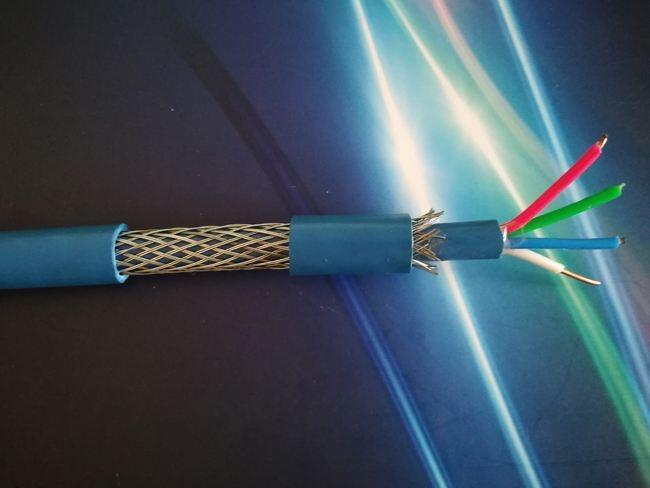

WDZ-DJYPVRP電纜廠家
煤礦用阻燃射頻同軸電纜
一、 礦用視頻線、礦用同軸電纜MSYV產品用途及特點
本產品適用于礦山、井下視頻監控系統中信號傳輸連接饋線，本產品具有防爆阻燃性和屏蔽性。
二、 礦用視頻線、礦用同軸電纜MSYV執行標準
MT/T 386-2011 Q/TY1005-2013《煤礦用阻燃射頻同軸電纜》。
三、名稱及型號
煤礦用阻燃射頻同軸電纜 MSYV 50-3
煤礦用阻燃射頻同軸電纜 MSYV 50-5
煤礦用阻燃射頻同軸電纜 MSYV 50-7
煤礦用阻燃射頻同軸電纜 MSYV 50-9
煤礦用阻燃射頻同軸電纜 MSYV 50-12
煤礦用阻燃射頻同軸電纜 MSYV 75-3
煤礦用阻燃射頻同軸電纜 MSYV 75-4
煤礦用阻燃射頻同軸電纜 MSYV 75-5
煤礦用阻燃射頻同軸電纜 MSYV 75-7
煤礦用阻燃射頻同軸電纜 MSYV 75-9
煤礦用阻燃射頻同軸電纜 MSYV 75-12
四、主要技術特性
1. MSYV-75系列的特性阻抗是75Ω；
2. MSYV-50系列的特性阻抗是50Ω；
3. 在20℃時電纜的絕緣電阻不小于5000MΩ·km
國內不少廠家和科研單位從國外引進技術和設備開始生產。
2、煤礦用型號：MKVV、MKVV32、MKVV22、MKVVR、MKVVRP、
3、產品說明：型號 名稱
MKVV 煤礦用銅芯聚氯乙烯絕緣聚氯乙烯護套阻燃控制電纜
MKVVP 煤礦用銅芯聚氯乙烯絕緣聚氯乙烯護套編織屏蔽阻燃控制電纜
MKVVP2 煤礦用銅芯聚氯乙烯絕緣聚氯乙烯護套銅套編織屏蔽阻燃控制電纜
MKVV22 煤礦用銅芯聚氯乙烯絕緣聚氯乙烯護套鋼帶鎧裝阻燃控制電纜
MKVV32 煤礦用銅芯聚氯乙烯絕緣聚氯乙烯護套細鋼絲鎧裝阻燃控制電纜
MKVVR 煤礦用銅芯聚氯乙烯絕緣聚氯乙烯護套阻燃控制電纜
MKVVRP 煤礦用銅芯聚氯乙烯絕緣聚氯乙烯護套編織屏蔽阻燃控制電纜
4、產品執行標準：MT386-1995 Q/TY1003-2007 Q/TY1003-2009
5、用途：本產品適用于交流額定電壓u0/u為450/750V及以下的控制監控回路及保護線路和配電裝置中電器儀表的連接線。
6、使用特性：電纜導體的長期允許工作溫度為70℃，電纜敷設溫度應不低于0℃。電纜允許的彎曲半徑：對有鎧裝或銅帶屏蔽結構的電纜應不小于電纜外徑的12倍。對有屏蔽層結構的軟電纜，應不小于電纜外徑的6倍。對無鎧裝層的電纜應不小于電纜外徑的6倍。
制造精度要求高。
2、型號：MHYAV、MHYA32、MHYV、MHYVR、MHYVRP、MHYVP、MHY32、MHJYV
3、產品說明：型號 名 稱
MHYV 煤礦用聚乙烯絕緣聚氯乙烯護套通信電纜
MHYVR 煤礦用聚乙烯絕緣聚氯乙烯護套通信軟電纜
MHYVP 煤礦用聚乙烯絕緣編織屏蔽聚氯乙烯護套通信電纜
MHYVRP 煤礦用聚乙烯絕緣編織屏蔽聚氯乙烯護套通信軟電纜
MHYAV 煤礦用聚乙烯絕緣鋁-聚乙烯粘結護層聚氯乙烯護套通信電纜
MHYA32 煤礦用聚乙烯絕緣鋁-聚乙烯粘結護層鋼絲鎧裝聚氯乙烯護套通信電纜
MHY32 煤礦用聚乙烯絕緣鋼絲鎧裝聚氯乙烯護套通信電纜
MHYBV 煤礦用聚乙烯絕緣鋁-聚乙烯粘結護層鋼絲編織聚氯乙烯護套通信電纜
MHYSV 煤礦用聚乙烯絕緣鋼-聚乙烯粘結護層聚氯乙烯護套通信電纜
MHYS32 煤礦用聚乙烯絕緣鋼-聚乙烯粘結護層鋼絲鎧裝聚氯乙烯護套通信電纜
4、煤礦用通信電纜執行標準：MT818.14-1999
(4) 電纜的允許彎曲半徑:非鎧裝電纜應不小于電纜外徑的10倍;鎧裝電纜應不小于電纜外徑的15倍。
5、產品表示方法
產品用型號、規格表示。如：
a）具有30個對絞線芯的煤礦用聚乙烯絕緣鋁一聚乙烯粘結護層鋼絲鎧裝聚氯乙烯護套通信電纜，
表示為： MHYA32 30×2
b）具有1個星絞線芯的煤礦用聚乙烯絕緣聚氯乙烯護套通信電纜，表示為：MHYV 1×4
主要技術性能及指標
20℃時導體直流電阻 Ω/km 7/0.28 ≤45 7/0.28(3鋼4銅)≤73 1/0.8≤36.7
固有衰減（800～1000HZ） dB/km ≤1.1 ≤1.3 ≤0.95
20℃時電纜絕緣線芯絕緣電阻 MΩ.km ≥3000
線對工作電容（800～1000HZ） uF/km ≤0.06
近端串音衰減（800～1000HZ） dB/500m ≥70
電感（800～1000HZ） uH/km ≤800
耐交流工頻電壓 1.5KV/1min通過
直流電阻差 ≤環阻的2%
6、的使用特性
電纜導體的長期允許工作溫度-40～+50℃；
月平均zui大相對濕度為≤95%（+25℃時）
電纜允許附設與安裝的溫度應不大于-10℃
電纜zui小彎曲半徑：MHYV、MHJYV型電纜為電纜外徑的10倍，其它型號的電纜為外徑的15倍。
一些特種電纜如鐵路信號電纜、船用電纜、汽車電線、礦用電纜、海上采油平臺電纜等會有較大的需求增長。
WDZ-DJYPVRP電纜
廠家
