鎧裝屏蔽雙絞線ASTP-120
ASTP-120鎧裝屏蔽雙絞線
采用阻抗相匹配的RS485/422專用電纜有利于降低信號的回波反射；
其雙絞對稱、多重隔離屏蔽、鎧裝等獨特的結構，通過正確的接地，提高了信道的抗干擾性能；
其高頻低衰減的特性，可實現信號長線傳輸距離zui大化！
其靈活的組合形式、多種護套更可適用不同的場合。ASTP-120鎧裝屏蔽雙絞線
一個完整的解決方案，除了傾聽用戶的聲音外，還要全面替用戶著想。性阻抗為120Ω的雙絞屏蔽電纜廣泛用于RS485/422、CANBUS等總線，該系列電纜規格很多，請?zhí)峁╇娎|的敷設環境、通信速率、zui大無中繼傳輸距離等參數，我們將依照具體情況推薦zui適當?shù)漠a(chǎn)品。一般推薦如下：
普通雙絞屏蔽型電纜 STP-120Ω（for RS485 & CAN） one pair 20 AWG ，電纜外徑7.7mm左右，藍色護套。適用于室內、管道及一般工業環境。使用時，屏蔽層一端接地！

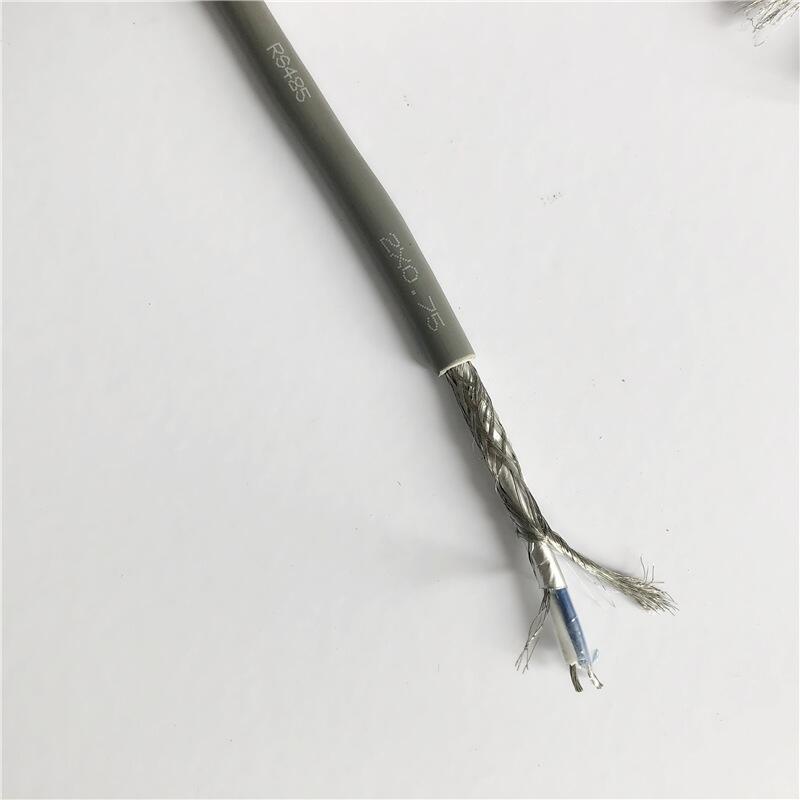

普通雙絞屏蔽型電纜 STP-120Ω（for RS485 & CAN） one pair 18 AWG ，電纜外徑8.2mm左右，灰色護套。適用于室內、管道及一般工業環境。使用時，屏蔽層一端接地！
鎧裝雙絞屏蔽型電纜 ASTP-120Ω（for RS485 & CAN） one pair 18 AWG ，電纜外徑12.3mm左右，黑色護套?？捎糜诟蓴_嚴重、鼠害頻繁以及有防雷、防爆要求的場所。使用時，建議鎧裝層兩端接地，zui內層屏蔽一端接地！
CC-b的總線電纜是特性阻抗為110±10Ω的3芯絞合屏蔽電纜，國產型號規格：STP-110Ω（for CANopen & CC-b）3C×20AWG ，使用時，屏蔽層應只在一端接地！
