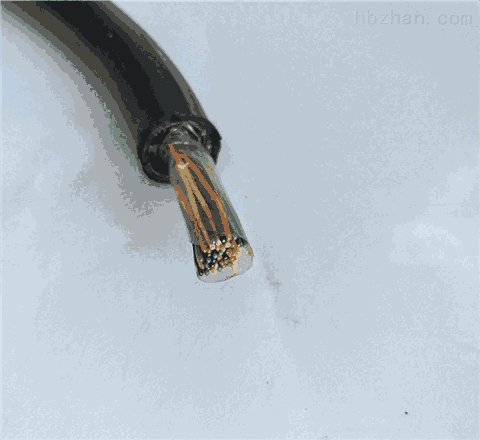

PTYA23鋼帶鎧裝鐵路信號電纜
一、適用范圍
鐵路信號專用電纜適用于交流額定電壓500V或直流1000V及以下作傳輸鐵路信號、音頻信號或某些自動裝置固定敷設用連接線。
二、執行標準
TB/T2476.1.2-1993
三、使用特性
1.電纜的使用環境溫度為－40～60℃
2.電纜導體的長期允許工作溫度應不超過70℃；敷設環境溫度聚氯乙烯外護套電纜應不低于0℃，聚乙烯外護
套電纜應不低于－10℃。
3.電纜敷設安裝允許彎曲半徑非鎧裝電纜應不小于電纜外徑的10倍；鎧裝電纜應不小于電纜外徑的15倍。
四、型號、名稱
型 號
名 稱
PTYV
聚乙烯絕緣聚氯乙烯護套鐵路信號電纜
PTYY
聚乙烯絕緣聚乙烯護套鐵路信號電纜
PTY22
聚乙烯絕緣聚氯乙烯護套鋼帶鎧裝鐵路信號電纜
PTY23
聚乙烯絕緣聚乙烯護套鋼帶鎧裝鐵路信號電纜
注：可根據用戶要求生產（PTYA22、PTYA23）型鐵路信號用綜合護套信號電纜、（PDYYP/PDYJVP）型地鐵用
型 號
芯 數
線 徑
PTYV
4－61
1.0
屏蔽信號電纜。 五、規格范圍
PTYY
PTY22
PTY23
鐵路信號電纜
標準：TB/T2476-1993
塑料絕緣和聚氯乙烯護套鐵路信號電纜
用途：適用于額定電壓交流500V或直流1000V及以下傳輸鐵路控制信號或直流1000V及以下的鐵路信號聯絡信號聯絡火警信號、電報及其他自動裝置系統。
PTYV、PTYY銅芯聚乙烯絕緣信號電纜
PTY22、PTY23銅芯聚乙烯絕緣鋼帶鎧裝信號電纜
PTYL23-1、PTYL22-1銅芯聚乙烯絕緣綜合屏蔽鋁護套鋼帶鎧裝信號電纜
PJZA22、PJZA23、PJZAH22銅芯綜合護層計軸信號電纜
PTYA22、PTYA23、PTYAH22銅芯聚乙烯絕緣綜合護套鋼帶鎧裝信號電纜
PTYL22、PTYL23、PTYLH22銅芯聚乙烯絕緣鋁護套鋼帶鎧裝信號電纜
使用特征
電纜在-40℃-+50℃環境下使用
電纜導體長期工作溫度應不超過70℃
普通護套的電纜在環境溫度不低于-5℃下敷設，耐寒護套為-10℃
彎曲半徑不低于電纜外徑的15倍（敷設時），且適用于任何水平差的干擾。
