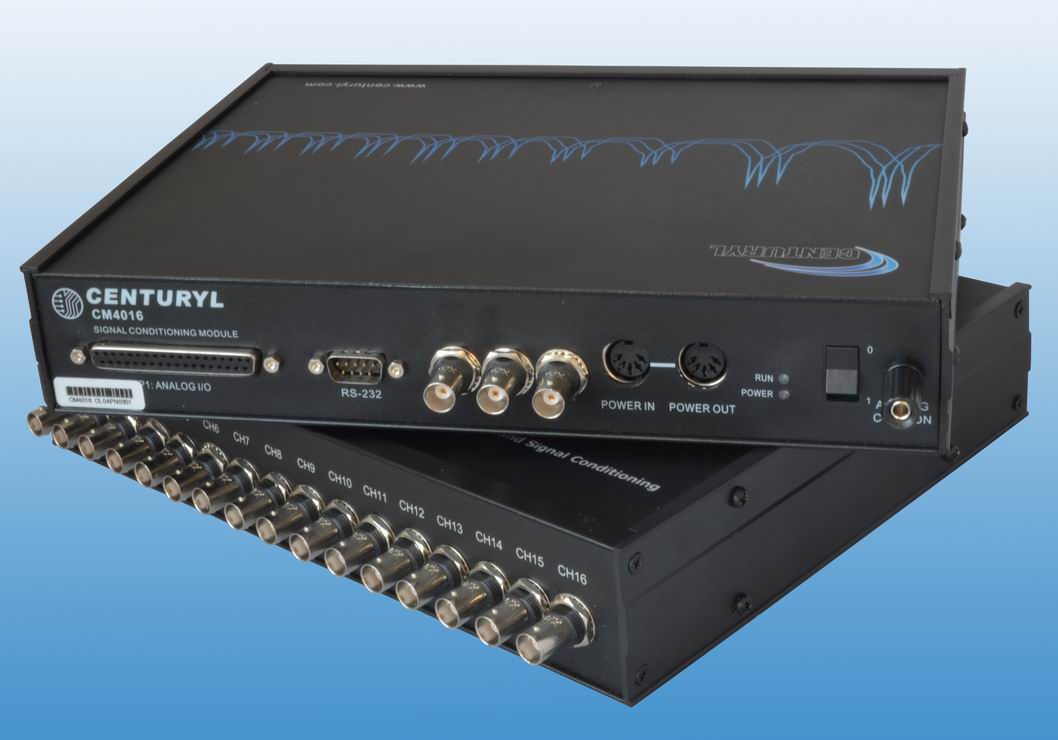

為系統前端信號提供程控增益、抗混疊濾波、AC/DC耦合等功能。CM4016™ 內部采用獨特雙層設計，將數字信號和模擬信號及供電電路分割開來，可以有效地避免相互干擾，提高系統測試精度。 |
性能指標： |
||||||||||
· • 輸入通道：16個動態輸入通道 · • 輸入量程：±10V · • 輸入保護電壓：±40V · • 程控增益：每通道獨立高精度程控放大器 · 低增益1、2、5、10(CM4016x-L)或高增益:1、10、100(CM4016x-H) · • 耦合形式：AC或DC可選,AC耦合時高通的低端截止頻率為0.16Hz · • 濾波功能：濾波類型：8階低通Elliptic低通濾波器,低噪聲及低失真, · 截止頻率：從1.5259Hz到10kHz有32763種可選,截止頻率精度:0.1% · Fin=1.2fc 截止頻率的衰減率高達-58dB,濾波器0.8fc 截止頻率內平坦度±0.08dB · 8組通道每組可設定不同的濾波截止頻率 · • 隨機提供友好的Windows環境下操作控制軟件,通過RS-232口與計算機通訊,可在試驗過程中隨時進行參數設置與修改, 包括恒流源、增益、截止效率等設置,并可進行參數狀態查詢. · • 傳感器激勵源：每通道獨立的恒流源,可直接接入ICP®型加速度傳感器，可選擇接入或斷開 · • 同步方式：外同步(由用戶提供同步信號)或內同步(由A/D采集板卡發出) (CM4016SSH) · • 輸入阻抗：1MΩ,有效減少回路誤差 · • 友好的Windows環境下操作控制軟件,直接通過RS-232口與計算機連接進行參數設置,所有參數均由軟件控制進行設置,并可進行工作狀態查詢 · • 計算機控制通訊接口：RS-232 · • 多臺級聯接口：RS-485 · • 信號接入:BNC插頭 · • 信號接出:D型37芯端子,可配接任何廠家的數據采集產品 |
||||||||||
