詳細資料：

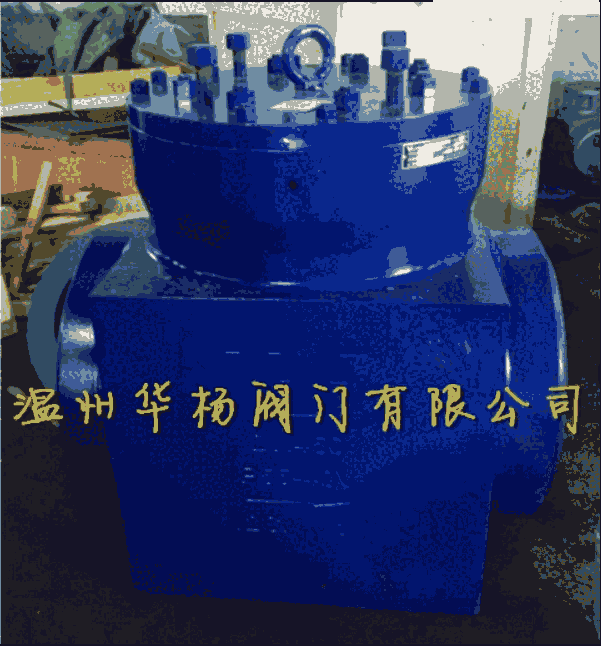

SD61HY水壓試驗堵閥結構簡述：
1.采用壓力自緊式密封結構，兩端支管為焊接連接。
2.采用平面0型密封圈，閥座密封面采用不銹鋼堆焊而成。
3.水壓試驗時裝入堵板，水壓試驗后去除堵板，可多次進行水壓試驗。
4.堵板密封是靠調節支撐板上端螺釘頂進堵板達到目的。
水壓試驗堵閥（SD61Y）安裝說明
1、閥門安裝必須按閥體注射箭頭方向進行安裝，對采用無傳轉動裝置方式，水壓試驗后取出堵板，O型密封圈應妥善保存。
2、水壓試驗水溫為20-70℃。
3、閥門與管道采用對口焊接時，閥體進出口與接管口徑應取得一致。若閥門接口管道材料不相容，則需焊接過渡段。
產品應用：
SD61H/Y-200/250/320,SD61Y-P54100V? P54170V水壓試驗堵閥安裝在300MW、600MW鍋爐過熱器出口、再熱器入口、出口蒸汽管道上，作為進行水壓試驗進的隔離裝置。采用無傳動裝置方式，水壓后拆除內部堵板，裝入導流套，作為管道使用，下次水壓時可再裝入堵板。
主要性能規范：
|
型號 |
公稱壓力 |
殼體試驗壓力（MPa) |
密封試驗壓力（MPa) |
|
SD61X-600Lb ?SD364Y-600Lb |
600Lb |
15.0 |
11.0 |
|
SD61X-900LbC9 ?SD364Y-900LbC9 |
900Lb |
22.5 |
16.5 |
|
SD61X-3000LbC9 |
3000Lb |
47.5 |
34. 7 |
|
SD61Y-64 |
6.4 |
9.6 |
7.1 |
|
SD61Y-P(54)50V |
P(54)50V |
15 .0 |
6.3 |
|
SD61Y-P(54)64V |
P(54)64V |
15 |
8.0 |
|
SD61Y-P(35)64 |
P(35)64 |
15 |
8 |
|
SD61Y-100 |
10.0 |
15.0 |
6.5 |
|
SD61YP(55)50V |
P(55)50V |
17.25 |
6.5 |
