Fig38-112-D12E DN50 + F89U-004DA (含蝶閥和雙作用氣動執行器)
Fig38-112-D12E DN80 + F89U-006DA (含蝶閥和雙作用氣動執行器)
Fig38-112-D12E DN125 + F89U-0014DA (含蝶閥和雙作用氣動執行器)

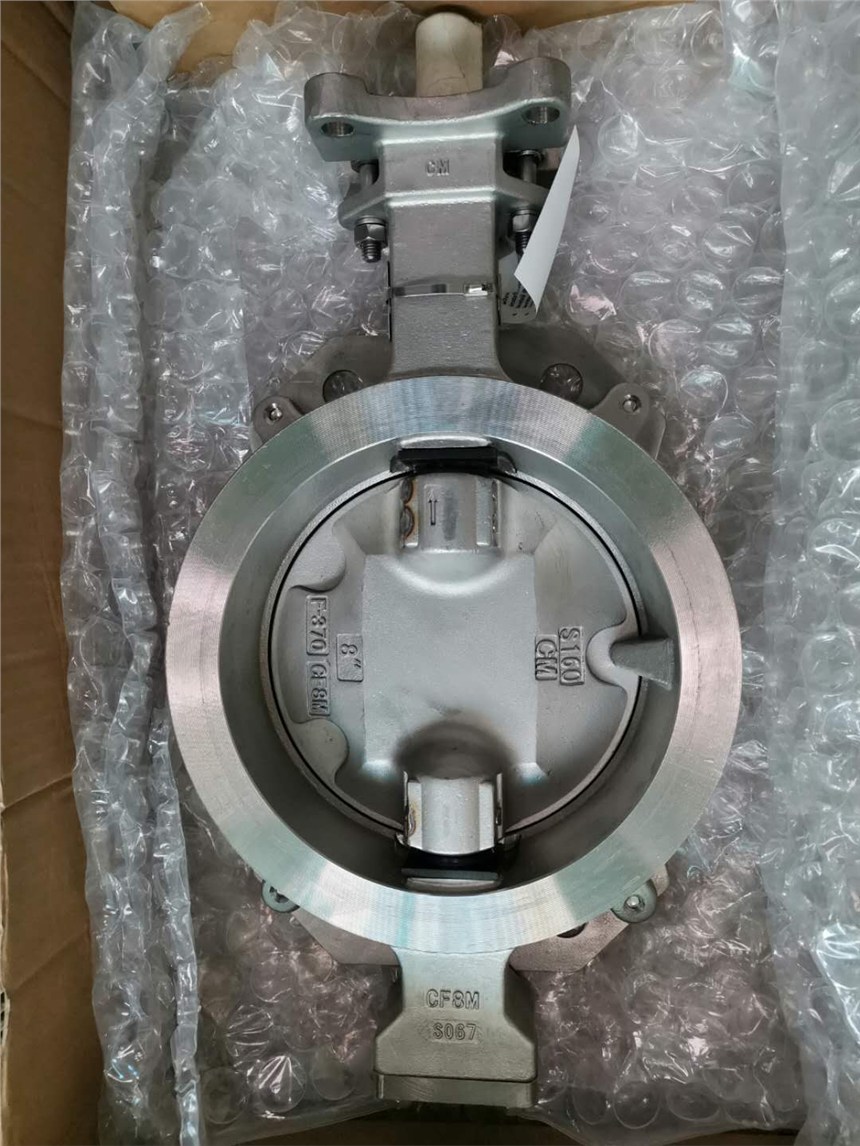

Emerson KEYSTONE軟密封蝶閥GRW GRL系列 泰科閥門 濱特爾 艾默 生凱斯通蝶閥 基士頓閥門 中線蝶閥 GRW GRL系列 一種高負載工業彈性閥座蝶閥 GRW - 對夾式閥體設計 GRL - 支耳式閥體設計 水、空氣、散裝干料傳送等。適合一切需要氣泡級密封且最大流通面積要求。PENTAIR-KEYSTONE軟密封蝶閥GRW GRL系列 濱特爾 凱斯通 中線蝶閥 GRW GRL系列
特性和優點
對夾及支耳式閥體設計，結構長度尺寸符合EN 558 20系列及API 609。
設計標準符合EN 593和API 609。
閥座可更換并能完全把閥體和閥桿與過流介質隔離。
第一級閥桿密封力超越了閥門的額定壓力，能有效防止過流介質通過閥桿部分泄漏到外部環境。
第二級閥桿密封作為備用密封可保證更加安全可靠。
閥座兩端模壓成本體上模壓O型圈可代替密封墊作為法蘭密封。
閥桿密封圈可防止水汽滲入閥桿區域。
雙閥桿使得薄閥板設計發揮了其低流阻特點(最大可至DN 300)。
圓形拋光閥板邊緣保證閥門實現完全的同心密封、更低的扭矩、更長的閥座壽命和氣泡級密封。
閥體定位孔便于安裝并適合在法蘭間對中。
延長的閥體頸部實現了管道保溫。
上下閥桿軸承提供了良好的支撐，極小的摩擦保證了閥門低扭矩。
頂部襯套可吸收執行器側的軸向推力載荷。
所有閥門均符合"壓力設備指令"(97/23/EU) B1+D，CE標識。
已獲認證：NSF/ASME Std 61, ACS, KIWA, WRAS, DVGW-G, ABS, CU-TR。
