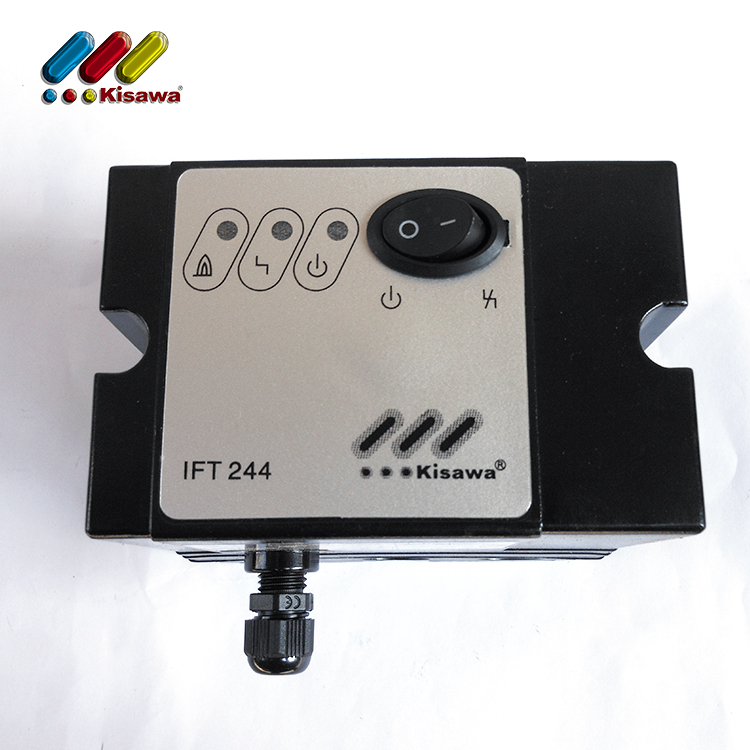

IFT244自動點火及檢測控制器（帶LED光柱顯示火焰強度）
244型燒嘴自動控制器是一種直接啟動和檢測燒嘴運行的控制器，采用電離式火焰檢測或紫外線UV檢測，點火和檢測可以共用一根電極控制或兩根電極分開控制?？煽刂茙е硷L的燒嘴，也可以控制大氣燒嘴。IFT244一般用于控制點火功率小于450KW的燃氣燒嘴?？赏鈷齑蠊β庶c火變壓器進行點火。具有本地開關、遠程按鈕復位兩種模式。
安裝要求
1、工作環境溫度：-20℃--+65℃，無冷凝；
2、檢測線用塑料電纜保護管單獨走線，遠傳時要和主電纜分開放置，以避免外部的電磁干擾；火線、零線不可接錯，電柜地線與燒嘴及控制器224上的地線一定要相連通；
3、電源：AC220V，電壓波動要求在-15%--+10%范圍內，頻率50HZ，零線不可帶漂浮電壓（其它供電電源型號可特別定制）。功率18VA+25VA（點火功率25VA）；
4、內置點火變壓器，點火電極間隙為2-3mm，點火高壓線＜1m。高壓線不可穿于金屬管中，高壓線與檢測線分開布線；
5、安裝尺寸：可用U型導軌35mm，寬113mm，高75mm，深120mm。底板上兩個安裝孔高距為70mm。熔斷器：3.15A延遲日型。
線路檢查及調試
1、線路檢查及調試
首先檢查火線L和零線N及其他線路是否按規定接好，確認無誤后，關閉手閥，啟動系統，合上燒嘴控制器224面板上的開關，綠燈亮起；合上點火開關，即給端子3供電，啟動操作程序，大約3秒鐘之后，燃氣電磁閥打開，燒嘴點火，經過安全時間后，燒嘴控制器發出故障信號，面板上的紅燈亮起，端子7和8之間閉合；打開燃氣手動球閥，再次合上面板開關，控制器將復位解除故障信號，重新啟動操作程序，燒嘴點燃，面板上的黃燈亮起，端子10和11之間閉合，說明線路接好，系統工作正常。
2、火焰檢測電流調整
火焰檢測電流可以在2uA--20uA之間調整。調整方法：松開控制器固定螺栓，從底座上撥出控制器，調節小板上的電位器到要求位置即可。（如果面板上的黃燈始終亮著或在點火之前就亮啟，則需要進行重新設定。測量的實際火焰檢測電流應當比設定值至少高出3uA。）把控制器裝回底座，擰緊螺栓。
