HS41X16-A防污隔斷閥產品概述：
防污隔斷閥是一種安裝在各類管路系統(tǒng)中用于嚴格阻止介質倒流，保護其后的介質或設備不受污染的止逆類閥門。由兩個串聯(lián)的止回閥和過渡部分組成，密封嚴密，確保介質無一點回流，安全可靠，使用壽命長。HS41X-16普通型防污隔斷閥為多重止回密封串聯(lián)而成,當其中有一只密封破壞時,另二只還起密封作用,防止回流。但三只止回密封同時破壞后,就失去了止回作用。HS41X-16-A安全型防污隔斷閥在普通型基礎上中間加排水器,這樣即使兩只止回閥密封同時破壞,其他也能起到防止回流污染的作用。
技術參數：
|
公稱壓力 |
公稱通徑 |
適用介質 |
適用溫度 |
法蘭標準 |
試驗標準 |
|
1.0～2.5MPa |
50～600mm |
水 |
0～80℃ |
GB/T 17241.6GB/T 9113 |
GB/T 13927API598 |
主要零件材質：
|
序號 |
零部件名稱 |
材質 |
|
1 |
閥體 |
鑄鐵、球墨鑄鐵、鑄鋼 |
|
2 |
閥蓋 |
鑄鐵、球墨鑄鐵、鑄鋼 |
|
3 |
閥盤 |
球墨鑄鐵 |
|
4 |
彈簧 |
不銹鋼、鉻釩鋼 |
|
5 |
防污閥 |
黃銅 |
外形及連接尺寸：
型號
DN
16-AL
16-L
D
φ
n-d
h2
HS41X-16A
HS41X-16
50
455
410
165
125
4-φ18
190
65
480
430
185
145
4-φ18
200
80
570
500
200
160
8-φ18
225
100
710
640
220
180
8-φ18
248
125
800
730
250
210
8-φ18
276
150
910
830
285
240
8-φ23
308
200
1090
1000
340
295
12-φ23
356
250
1315
1200
405
355
12-φ25
410
300
1475
1360
460
410
12-φ25
485
350
1690
1560
520
470
16-φ25
528
400
1860
1720
580
525
16-φ30
595

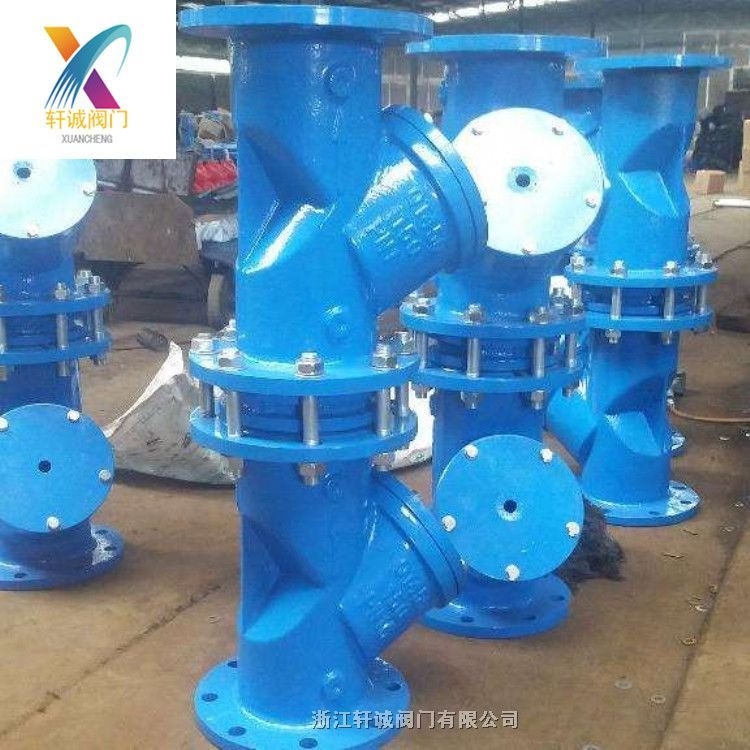

HS41X16-A防污隔斷閥安裝實物圖：
