| Z | 9 | 4 | 5 | X | -10 | ||
| 閥門代號 | 執行機構 | 作用方式 | 連接形式 | 結構形式 | 密封材質 | 公稱壓力 | 閥體材質 |
| Z：閘閥 | 3：渦輪 | B：常閉 | 1：螺紋 | 1：明桿楔式 | X：橡膠密封 | 10:1.0MPa | 無：鑄鐵 |
| 6：氣動 | K：常開 | 4：法蘭 | 5：暗桿楔式 | 16:1.6MPa | C:WCB | ||
| 9：電動 | 7：對夾 | 4：平行板 | 25:2.5MPa | P：304 | |||
| 無：手柄 | 40:4.0MPa | R：316 |
| 名稱 | 材料 | ||
| 閥體 | 灰鑄鐵、球墨鑄鐵、鑄鋼 | ||
| 閘板 | 球墨鑄鐵外覆三元乙丙或橡膠 | ||
| 內六角螺栓 | 碳化處理 | ||
| 密封圈 | 橡膠或三元乙丙膠 | ||
| 閥蓋 | 灰鑄鐵、球墨鑄鐵、鑄鋼 | ||
| 閥桿 | 304不銹鋼 | ||
| “O” 形密封圈 | 橡膠 | ||
| 止推軸承 | 錫青銅 | ||
| 螺栓 | 304不銹鋼 | ||
| 壓蓋 | 球墨鑄鐵、鑄鋼 | ||
| 防塵罩 | 橡膠 | ||
| 手輪（傳動帽） | 鑄鐵 | ||

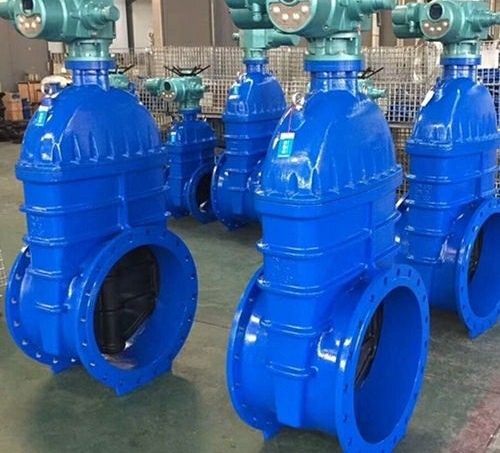

| 型號 | Z945X-16 | ||
| 工作壓力（MPa） | 1.0 | 1.6 | |
| 適用溫度（℃） | ≤80 | ||
| 適用介質 | 水 | ||
| 材料 | 閥體、閥蓋 | 灰鑄鐵 | |
| 閘板 | 鑄鐵包橡膠 | ||
| 閥桿 | 不銹鋼 | ||
| 密封面 | 閥體：本體，閘板：橡膠 | ||
| 填料 | 橡膠 | ||
| 型號 |
公稱口徑 DNmm |
L | D1 | D | Z-Φd | H | ||
| 1.0MPa | 1.6MPa | 1.0MPa | 1.6MPa | |||||
|
RVC(H)X Z945X |
50 | 180 | 125 | 165 | 4-Φ18 | 268 | ||
| 65 | 190 | 145 | 185 | 4-Φ18 | 296 | |||
| 80 | 240 | 160 | 200 | 8-Φ18 | 340 | |||
| 100 | 250 | 180 | 235 | 8-Φ18 | 367 | |||
| 125 | 254 | 210 | 250 | 8-Φ18 | 424 | |||
| 150 | 280 | 240 | 290 | 8-Φ23 | 515 | |||
| 200 | 300 | 295 | 340 | 8/23 | 12/23 | 550 | ||
| 250 | 380 | 350 | 355 | 410 | 12/23 | 12/25 | 685 | |
| 300 | 400 | 400 | 410 | 460 | 12/23 | 12/25 | 760 | |
| 350 | 430 | 460 | 470 | 520 | 16-23 | 16-25 | 845 | |
| 400 | 406 | 515 | 525 | 580 | 16-26 | 16-30 | 945 | |
| 450 | 432 | 565 | 585 | 640 | 20-26 | 20-30 | 1020 | |
| 500 | 457 | 620 | 650 | 715 | 20-26 | 20-34 | 1140 | |
| 600 | 508 | 725 | 770 | 840 | 20-30 | 20-36 | 1320 | |
| DN | 500 | 600 | 700 | 800 | 900 | 1000 | 1200 |
| L | 457 | 508 | 660 | 720 | 780 | 840 | 960 |
| H(手 輪) | 1480 | 1665 | 2200 | 2800 | 2800 | 3000 | 3000 |
| H(傘齒輪) | 1650 | 1900 | 2350 | 2950 | 2950 | 3150 | 3150 |
| H(電 動) | 電動裝置可由用戶 | ||||||
