一、簡介：

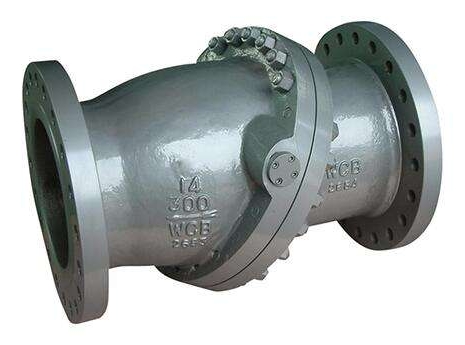

PXH44H斜盤式止回閥是法蘭尺寸按為ASME B16.5 GB HG SH的無撞擊止回閥。其主要優點是克服旋啟式止回閥、升降式上回閥在工況下產生的撞擊、水擊現象，實現無撞擊操作。主要特點：雙偏心閥瓣，關閉時閥痤與密封面逐步接觸，達到無撞擊、無噪聲工作。微彈性金屬閥座，密封性能好。蝶式閥瓣設計，開關迅速、靈敏，使用壽命長。斜盤式結構使流體通道呈流線型，流阻小，有節能效果。斜盤式止回閥與截止閥組合使用，可起到安全隔離的作用。缺點是阻力大，關閉時密封性差。
二、特點：
1、雙偏心閥瓣，關閉時閥痤與密封面逐步接觸，達到無撞擊、無噪聲工作。
2、微彈性金屬閥座，密封性能好。
3、蝶式閥瓣設計，開關迅速、靈敏，使用壽命長。
4、斜盤式結構使流體通道呈流線型，流阻小，有節能效果。
三、零部件材料：
|
代碼 |
閥體 |
閥瓣 |
密封座 |
|
|
P |
CF8 |
CF8+STL |
0Cr19Ni9 |
PTFE |
|
R |
CF8M |
CF8M+STL |
0Cr17Ni12Mo2 |
|
|
K |
CF3 |
CF3+STL |
00Cr19Ni11 |
|
|
J |
CF3M |
CF3M+STL |
00Cr17Ni14Mo2 |
|
|
E |
CN7M |
CN7M+STL |
20號合金 |
|
|
C |
WCB |
WCB+13Cr |
0Cr19Ni9 |
|
|
D |
LCB |
CF8+STL |
0Cr19Ni9 |
|
四、性能比較：
|
性能 |
旋啟式止回閥 |
斜盤式無撞擊止回閥 |
|
關閉力 |
大 |
?。ㄊ乔罢叩募s1/5～1/8） |
|
撞擊力 |
大 |
無 |
|
密封性 |
按API 598允許泄漏 |
可實現零泄漏 |
|
流阻 |
大（流阻系數ξ=1.3～2.5） |
?。髯柘禂?shù)ξ=0.18～0.6） |
|
流通能力 |
小(流量系數Cv=76) |
大(流量系數Cv=154～333) |
|
重量 |
較大 |
較小（是前者的約80%） |
