產品簡介

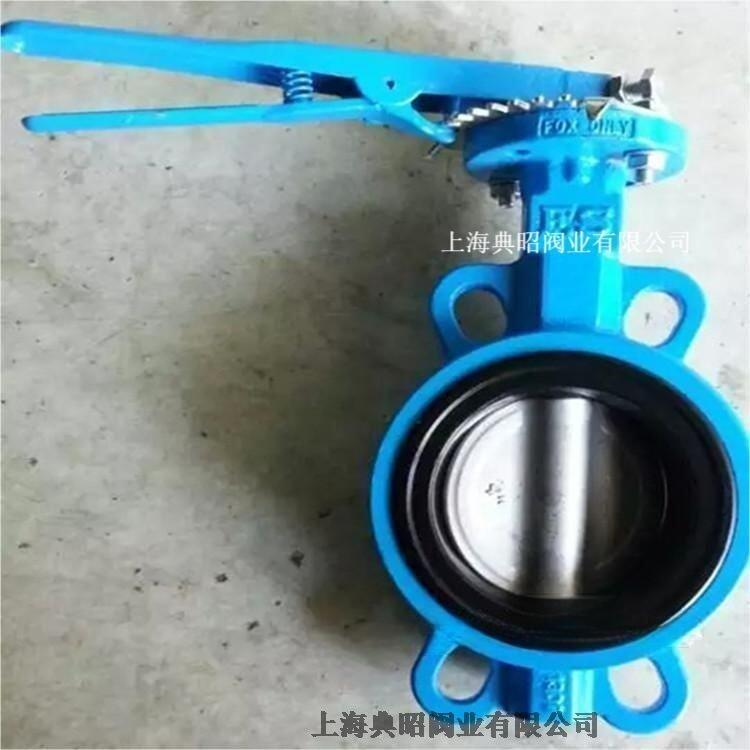

富山FS手柄對夾蝶閥FS-043不銹鋼閥板

產品價格：￥300

上架日期：2022-11-04 09:09:12

產地：臺灣

發貨地：上海

供應數量：不限

最少起訂：1臺

瀏覽量：638

點擊詢價 QQ洽談

資料下載：暫無資料下載

其他下載：暫無相關下載

詳細說明

臺灣富山手動對夾蝶閥的蝶板安裝于管道的直徑方向。在蝶閥閥體圓柱形通道內，圓盤形蝶板繞著軸線旋轉，旋轉角度為0°-90°之間，旋轉到90°時，閥門則牌全開狀態。富山蝶閥有彈密封和金屬的密封兩種密封型式。彈性密封閥門，密封圈可以鑲嵌在閥體上或附在蝶板周邊。

產品優點：

1、啟閉方便迅速、省力、流體阻力小，可以經常操作。
2、結構簡單，體積小，重量輕。
3、可以運送泥漿。
4、低壓下，可以實現良好的密封。
5、調節性能好。

技術參數：

壓力等級 Standared pressure	JIS10K PN10 PN16 ANSI B16.5 CLASS150
法蘭規格 Flange type
測試壓力 Test pressure	BODY1.5 SEAT1.1
依據相應壓力等級

零件材料：

零件PART	材質MATERIAL				可變更材質
閥體BODY	FC20	A126			FCD/WCB
閥座SEAT	NBR(80℃)/EPDM(120℃)				VITON
閥桿STEM	SUS410				304/316
碟片DISC	FCD45		A536		AL Bronze
固定片BUSHING	NYLON				SS41
彈簧O-RING	NBR
把手LEVER	FCD45			A536
齒輪操作器GEAR BOX	FC20			A126B
戶外型齒輪GEAR BOX	SUS304				CF8

連接尺寸：

尺寸	A	A1	B	B1	B2	C1	D	E	A3	C
2’’	85	135	32	13	8	24	56	70	83	43
2.5’’	90	145	32	13	8	24	70	70	88	46
3’’	98	152	32	13	8	24	81	70	59	46
4’’	110	170	32	16	11	24	103	70	61	52
5’’	112	187	32	16	11	24	126	70	65	56
6’’	140	200	32	16	11	24	149	70	64	56
8’’	170	230	34	19	13	26	193	102	75	60
10’’	207	276	34	22	16	26	245	102	76	68
12’’	238	300	34	28	19	26	296	102	61	78
14’’	266	355	55	32	10*8	40	330	140	70	78
16’’	300	380	55	35	10*8	40	386	140	75	102
18’’	323	425	55	38	10*8	40	433	140	72	114
20’’	350	430	90	42	12*8	40	487	165	77	127
24’’	407	500	90	5	12*8	40	582	165	80	154
