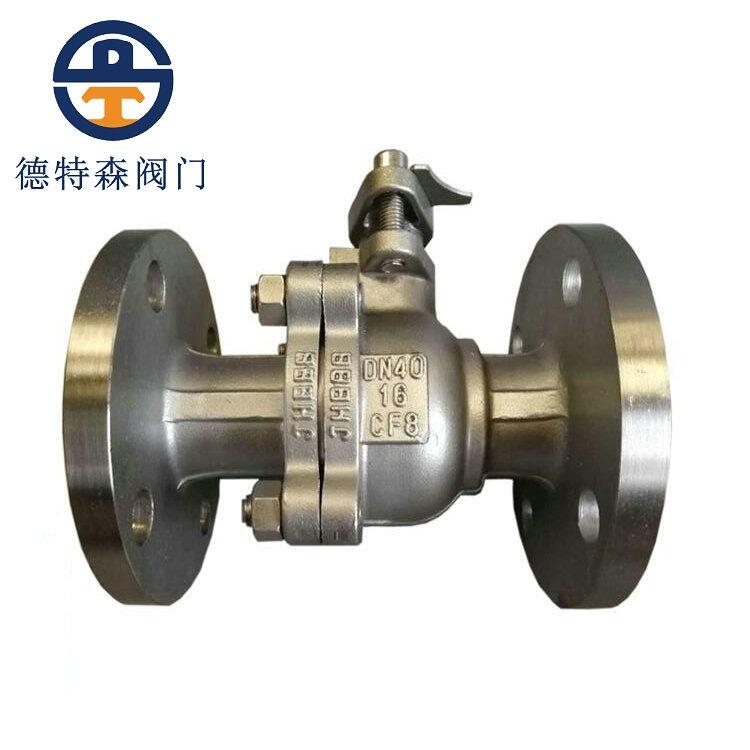

一、*產品概述
*閥體材質為碳鋼，密封面采用軟密封，如：聚四氟乙烯PTFE或?qū)ξ痪郾絇PL等材料，適用于水、氣、油品、天然氣等；操作用溫度：-196～350℃，公稱通徑：DN15-DN250mm，驅動方式：手動、氣動、電動、液動等。
*是我廠聚多年球閥制造經驗而設計的閥座，確保閥門密封，磨擦系數低，操作力矩小、多種閥座材料、適應范圍廣；該閥采用扁頭閥桿，與手柄的連接不會錯位，從而保證手柄指示的開關狀態與閥一致辭；我廠出廠的Q41F/PPL軟密封浮動球閥為防止閥門開關誤操作，在閥門全開、全關位置有鎖定孔，確保閥門處于正確的位置；閥桿為下裝式，防止受壓飛出，同時可在火災后，與閥體形成金屬接觸，確保閥桿密封。
二、*主要零部件材料表
|
|
||
|
序號 |
零件名稱 |
材料名稱 |
|
Q41F |
||
|
1 |
閥體 |
不銹鋼304/CF8 |
|
2 |
密封圈 |
PTFE/PPL |
|
3 |
球體 |
1Cr18Ni9Ti |
|
4 |
螺母 |
35 |
|
5 |
螺柱 |
35CrMoA |
|
6 |
右體 |
不銹鋼304/CF8 |
|
7 |
墊片 |
柔性石墨+不銹鋼 |
|
8 |
填料 |
PTFE/PPL |
|
9 |
填料壓蓋 |
不銹鋼304/CF8 |
|
10 |
定位片 |
25 |
|
11 |
擋圈 |
65Mn |
|
12 |
手柄 |
不銹鋼304/CF8 |
|
13 |
閥桿 |
2Cr13 |
|
14 |
螺釘 |
35 |
|
15 |
止推墊片 |
PTFE/PPL |
三、*主要性能規范表
|
公稱壓力 PN(MPa) |
試驗壓力(MPa) |
|
|
殼體試驗 |
密封試驗 |
|
|
1.0 |
1.5 |
1.1 |
|
1.6 |
2.5 |
1.76 |
|
2.5 |
3.8 |
2.75 |
|
4.0 |
6.0 |
4.4 |
|
6.4 |
9.6 |
7.04 |
四、*主要執行標準表
|
設計標準 |
GB/T12237 |
|
法蘭連接結構長度 |
GB/T12221 |
|
結構長度(焊接) |
GB/T15188.1 |
|
連接法蘭 |
GB/T9113 、JB/T79 、HG20592-2009 |
|
對焊端 |
GB/T12224 |
|
試驗和檢驗 |
GB/T9092 |
