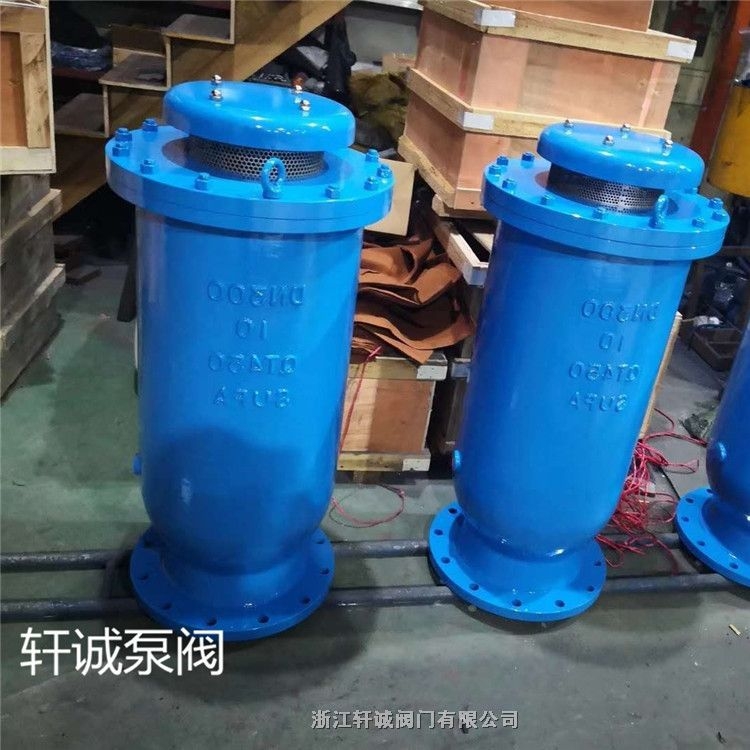

SCAR污水復合式排氣閥用于污水、河水帶有泥沙等管道上的點或有閉氣的地方，靠排除管內的氣體來疏通管道，達到正常工作。如不裝排氣閥，管道隨時出現氣阻，就產生管道出水容量達不到設計要求。
性能及優勢：
1、浮球控制在下部，使污物只能在閥體下部污物不會纏繞上部排氣口上，不會影響密封性能。
2、本產品是專用污水管道工程的排氣閥。
3、浮球?yàn)椴讳P鋼，使用壽命長，安全可靠。
4、能夠排除管道中的氣體，減少阻力，節約能源。
5、當管道負壓時，能快速自動吸氣，防止管道破裂。
工作原理：
管內污水在運作時，該閥活瓣停在定位架下部，進行大量排氣，當空完時，污水進入閥內，球浮起，傳動活瓣到關閉，停止排氣。管內在運作時會自然產生少量氣體，這些氣體會集中到管內上部，到相當程度，閥內污水下降，浮球順?biāo)陆担瑲鈴男】着懦?。如出現停電、停泵，管內水流空時隨時出現負壓，浮球順?biāo)陆?，打開小孔帶動大孔進行大量補氣，確保管道安全。SCAR排氣閥與CARX排氣閥原理一樣，只是結構略作改動，杠桿機構稍有改進,這樣把浮球控制在下部，使污物只能在閥體下部污物不會纏繞上部排氣口上，不會影響密封性能。次產品是專用污水管道工程的排氣閥。
技術參數：
1、尺寸：DN40-DN250
2、連接：法蘭式
3、工作壓力：1.0Mpa
4、介質：清水、污水
5、使用溫度：常溫
6、閥體：鑄鐵、鑄鋼、不銹鋼
7、浮球與活瓣：不銹鋼
8、密封材料：丁晴橡膠
注：排氣閥在使用過程中壓力不能低于0.02Mpa，如低于0.02Mpa，排氣閥容易出現漏水。必須配一只閥門作為檢修用。
主要外形及連接尺寸：
|
公稱通徑 DN(mm) |
D |
D1 |
D2 |
H |
Z-∮d |
|
50 |
160 |
125 |
205 |
495 |
4-18 |
|
80 |
195 |
160 |
270 |
600 |
4-18 |
|
100 |
215 |
180 |
285 |
760 |
8-18 |
|
150 |
280 |
240 |
340 |
860 |
8-22 |
|
200 |
335 |
295 |
400 |
1010 |
8-22 |
|
250 |
390 |
350 |
465 |
1210 |
12-22 |
SCAR污水復合式排氣閥結構圖：
訂貨須知：
1、 客戶如對產品有特殊要求，須在訂貨合同中提供以下說明：
a．結構長度；
b．連接形式；
c．公稱直徑；
d．產品使用介質及溫度、壓力范圍；
e．試驗、檢驗標準及其他要求。
2、 本廠可根據客戶特定要求配置各類驅動裝置。
3、 如由客戶提供確定的閥門類型和型號時，客戶應正確說明其型號的含義和要求，在供需雙方理解一致的條件下簽訂合同。
4、 期貨、訂貨的客戶請先來電函詳細告訴所需的閥門型號、規格、數量以及交貨時間、地點。并預付合同總額的30％貨款，供方即備料生產。
