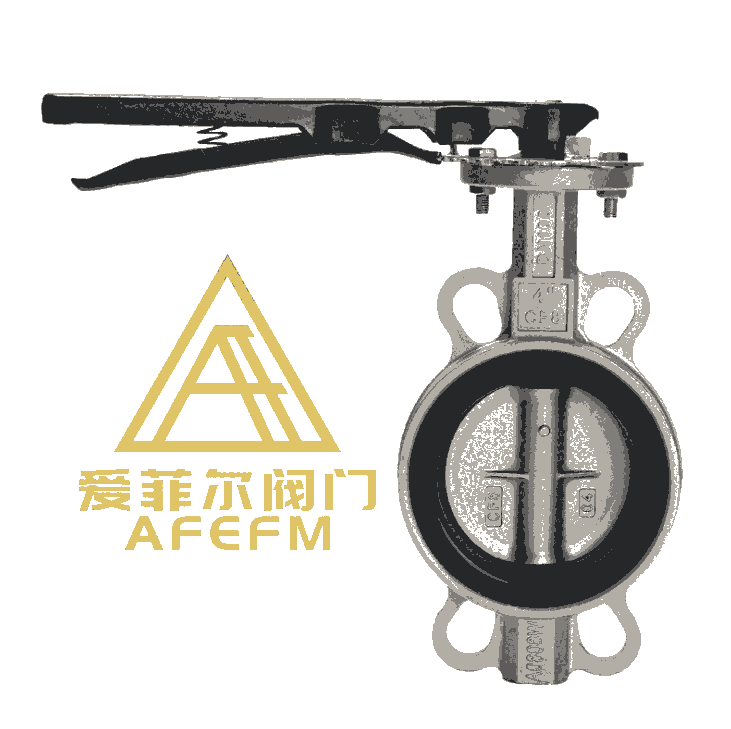

說明：
???? 該閥廣泛用于建筑、化工、醫藥、輕紡、船舶及其它行業的各種給排水管路上，作為截?cái)嗪驼{(diào)節設備使用。
特點：
1、雙向密封無介質流向要求，安裝空間小；
2、不銹鋼蝶板耐腐蝕；
3、可脫卸式橡膠膠套，密封可靠，方便更換；
4、帶開度指示的刻度盤，顯示閥瓣開關位置，實現調流功能。
執行標準：
設計制造標準：GB/T12238-2008
法蘭連接尺寸：GB 2555
試驗標準：GB/T 13927
連接方式：對夾
D71X手動對夾蝶閥技術參數：?
|
公稱通徑DN(mm) |
50～300 |
50～300 |
|
|
公稱壓力PN(MPa) |
0.6 |
1.0 |
1.6 |
|
密封試驗(MPa) |
0.66 |
1.1 |
1.76 |
|
強度試驗(MPa) |
0.9 |
1.5 |
2.4 |
|
適用溫度 |
丁腈橡膠：-40℃～90℃氟橡膠：-20℃～200℃ |
||
|
適用介質 |
水、空氣、天然氣、油品及弱腐蝕性流體 |
||
|
泄漏率 |
符合GB/T13927-92標準 |
||
|
驅動方式 |
手動 |
||
D71X手動對夾蝶閥零部件材料：
?
|
零件名稱 |
材料 |
|
閥體 |
灰鑄鐵、球墨鑄鐵、鑄鋼、不銹鋼及特殊材料 |
|
蝶板 |
球墨鑄鐵、鑄鋼、不銹鋼及合金鋼 |
|
閥軸 |
2Cr13、不銹鋼 |
|
密封圈 |
丁腈耐油橡膠、聚四氟乙烯 |
|
填料 |
O型圈、柔性石墨 |
?
D71X手動對夾蝶閥外形及連接尺寸：
|
通徑DN（mm） |
L |
H |
HO |
A |
B |
0.6MPa |
1.0MPa |
1.6MPa |
|||
|
Do |
n-d |
Do |
n-d |
Do |
n-d |
||||||
|
50 |
43 |
63 |
235 |
270 |
110 |
110 |
44 |
125 |
48 |
125 |
48 |
|
65 |
46 |
70 |
250 |
270 |
110 |
130 |
44 |
145 |
48 |
145 |
48 |
|
80 |
46 |
83 |
275 |
270 |
110 |
150 |
48 |
160 |
88 |
160 |
88 |
|
100 |
52 |
105 |
316 |
270 |
110 |
170 |
48 |
180 |
88 |
180 |
88 |
|
125 |
56 |
115 |
340 |
310 |
110 |
200 |
88 |
210 |
88 |
210 |
88 |
|
150 |
56 |
137 |
376 |
310 |
110 |
225 |
88 |
240 |
8-22 |
240 |
8-22 |
|
200 |
60 |
164 |
430 |
353 |
150 |
280 |
88 |
295 |
8-22 |
295 |
8-22 |
|
250 |
68 |
206 |
499 |
353 |
150 |
335 |
128 |
350 |
12-22 |
355 |
12-26 |
|
300 |
78 |
230 |
570 |
380 |
150 |
395 |
12-22 |
400 |
12-22 |
410 |
12-26 |
?
