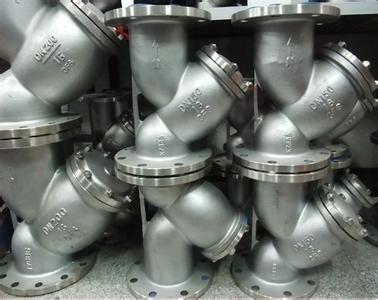

優惠批發鑄鋼法蘭Y型過濾器，最新價格圖文
產品概述：
Y型過濾器是輸送介質的管道系統不可缺少的一種裝置，通常安裝在水力控制閥或其它設備的進口端，用來清除介質中顆粒性雜質，以保護閥門設備的正常使用。Y型過濾網采用不銹鋼雙層網結構，堅固耐用，具有結構先進、流阻小、排污方便等特點，可用于水、蒸氣、油品、硝酸、尿素、氧化性介質等多種介質。要根據用戶需要設置過濾網的目數，一般通水網為18-30目，通氣網為40-100目，通油網為100-480目。Y型過濾器還可與伸縮節組成具有安裝長度可調節的Y型拉桿伸縮過濾器。
鑄鋼法蘭Y型過濾器技術參數：
|
公稱壓力(MPa)
|
1.0
|
1.6
|
2.5
|
4.0
|
|
耐壓試驗壓力(MPa)
|
1.1
|
1.8
|
3.8
|
4.4
|
|
工作壓力(MPa)
|
1.0
|
1.6
|
2.5
|
4.0
|
鑄鋼法蘭Y型過濾器主要外形安裝尺寸：
|
公稱通徑
|
L
|
H
|
H1
|
|
DN20
|
155
|
100
|
150
|
|
DN25
|
160
|
100
|
150
|
|
DN32
|
180
|
110
|
160
|
|
DN40
|
200
|
115
|
170
|
|
DN50
|
230
|
155
|
195
|
|
DN65
|
220
|
200
|
270
|
|
DN80
|
250
|
210
|
295
|
|
DN100
|
305
|
250
|
345
|
|
DN125
|
350
|
305
|
425
|
|
DN250
|
480
|
360
|
485
|
|
DN200
|
500
|
450
|
605
|
|
DN250
|
550
|
505
|
710
|
|
DN300
|
600
|
580
|
815
|
|
DN350
|
700
|
600
|
845
|
|
DN400
|
780
|
620
|
875
|
|
DN450
|
850
|
700
|
980
|
|
DN500
|
900
|
765
|
1080
|
