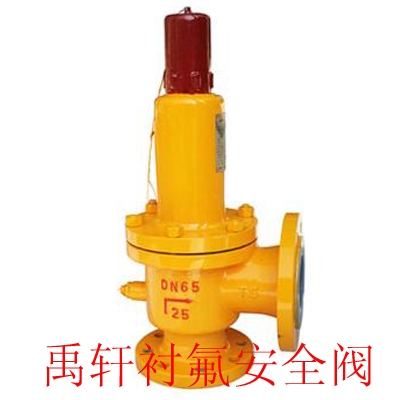

山東化工WA42F46-40襯氟安全閥-波紋管襯氟安全閥
一、產品概述：
WA42F46-16C襯氟安全閥是根據壓力系統的工作壓力自動啟閉，一般安裝于封閉系統的設備或管路上保護系統安全。當設備或管道內壓力超過彈簧式安全閥設定壓力時，即自動開啟泄壓，保證設備和管道內介質壓力在設定壓力之下，保護設備和管道正常工作，防止發生意外，減少損失。彈簧式安全閥在系統中起安全保護作用。當系統壓力超過規定值時，彈簧式安全閥汀開，將系統中的一部分氣體排入大氣，使系統壓力不超過允許值，從而保證系統不因壓力過高而發生事故。
二、產品應用：
1.用于不銹鋼不足以抵抗其腐蝕性的場合
2.作為昂貴的稀有金屬（哈氏、鈦。鎳、蒙乃爾、鉭等合金）閥門的替代品
3.用于對環境有毒、有害的腐蝕性介質。
4.用于與金屬易反應的介質、如鹽酸、液氯等高危介質。
5.用于生物工程和純凈介質中要求潔凈及表面抗粘附的場合。
6.用于高滲透性的介質
三、主要技術參數：
1、A42F46襯氟安全閥耐腐蝕性能：閥體內部、閥芯、閥瓣、閥桿均進行全襯2.5~3mm 厚的F46，能耐液氯，鹽酸等腐蝕性介質。
2、A42F46彈簧全啟封閉式襯氟安全閥型適用于工作溫度≤130℃有腐蝕性介質的設備或管路上，作為超壓保護裝置。
3、A42F46襯氟安全閥適用于：化工、有毒介質的管線系統。
4、 A42F46全啟式襯氟安全閥的型號有：A42F46-10C、A42F46-16C、A42F46-25C、A42F46-40
5、襯氟安全閥的規格：DN20~DN150
四、工作原理：
通過調整彈簧力來克服介質以達到密封，當彈簧力大于介質的正常壓力時，閥瓣處于關閉狀態，當介質壓力超過設定壓力時，彈簧受到壓縮，使閥瓣密封面脫離，閥門自動開啟，繼而全量排放，當介質壓力降低至正常值時，彈簧力又將閥瓣推向閥座，閥瓣密封面與閥座密封面重合，閥門自動關閉。
五、結構特點：
1、耐腐蝕性能：閥體內腔、閥芯、閥瓣、閥桿均進行全襯2.5～3mm厚的PFA、F46，能耐液氨、鹽酸等腐蝕性介質。
2、防外泄性能：該閥防外泄露采用了耐腐蝕PFA、F46波紋管及氟橡膠O型圈的雙重密封，并裝有防外泄露背壓密封裝置，確保無泄漏。
3、密封性能：由于閥芯閥座采用了全襯四氟(PFA、F46)軟密封性能結構，故泄漏低于德國標準中的IV級泄漏標準。
六、主要連接尺寸：
|
公稱通徑 |
|
|
|
|
|
（DN） |
尺寸 |
|
|
|
|
D0 |
L |
L1 |
DN1 |
|
|
25 |
15 |
110 |
95 |
32 |
|
32 |
20 |
115 |
100 |
40 |
|
40 |
25 |
120 |
110 |
50 |
|
50 |
32 |
135 |
120 |
65 |
|
80 |
50 |
170 |
135 |
10 |
|
100 |
65 |
195 |
175 |
125 |
|
150 |
100 |
255 |
230 |
175 |
|
200 |
125 |
300 |
260 |
250 |
