耐高溫電纜，高溫安裝線，KFFP22、KFFP32、ZR-KFF、ZR-KFFP-ZR-KFFP22、ZR-FF22、AF4、AF200、AF46

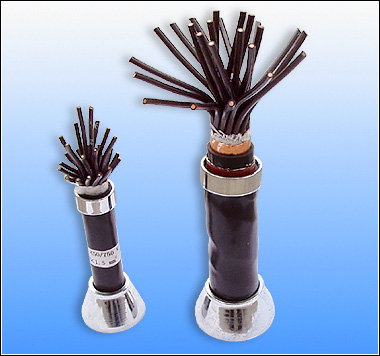

產品名稱: 氟塑料耐高溫控制電纜咨詢電話0550 7776886陳振東
產品說明:
一：產品特點及用途：本產品適用于交流額定電壓450/750V及以下電器儀表的連接線和自動控制系統的傳輸線，具有耐油、防水、耐磨、耐酸堿及各種腐蝕性氣體、耐老化、不燃燒等優異性能，適合冶金、電力、石化等行業。
二：產品執行標準
Q/HHTZH004.1
阻燃耐火特性試驗執行GB12666-90標準
三：使用特性
1． 交流額定電壓：U0/U 450/750KV
2． 最高工作溫度：聚全氟乙丙烯(F46)絕緣不超過200℃
可溶性聚四氟乙烯(PFA)絕緣不超過260℃
3． 最低環境溫度：聚氯乙烯護套：固定敷設-40℃，非固定敷設-15℃
氟塑料及硅橡膠護套：固定敷設-60℃，非固定敷設-20℃
4． 電纜安裝敷設溫度應不低于0℃(氟塑料、硅橡膠和丁腈護套電纜不低于-25℃)。
5． 電纜允許彎曲半徑：非鎧裝電纜最小為電纜外徑的6倍
銅帶屏蔽或鋼帶鎧裝電纜最小為電纜外徑的12倍
氟塑料絕緣和護套電纜最小為電纜外徑的8倍
四：基本型號及名稱
(ZR192-)KFF 氟46(進口PFA)絕緣和護套控制電纜
(ZR192-)KFFP 氟46(進口PFA)絕緣和護套銅絲編織屏蔽控制電纜
(ZR192-)KFFR 氟46(進口PFA)絕緣和護套控制軟電纜
(ZR192-)KFF22 氟46(進口PFA)絕緣和護套鋼帶鎧裝控制電纜
(ZR192-)KFFRP 氟46(進口PFA)絕緣和護套銅絲編織屏蔽控制軟電纜
(ZR192-)KFFP1 氟46(進口PFA)絕緣和護套鍍錫銅編織屏蔽控制軟電纜
(ZR192-)KFFP2 氟46(進口PFA)絕緣和護套銅帶繞包屏蔽控制電纜
(ZR192-)KFFRP2 氟46(進口PFA)絕緣和護套銅帶繞包屏蔽控制軟電纜
(ZR192-)KFV 氟46(進口PFA)絕緣聚氯乙烯護套控制電纜
(ZR192-)KFVR 氟46(進口PFA)絕緣聚氯乙烯護套控制軟電纜
(ZR192-)KFVP 氟46(進口PFA)絕緣銅絲編織屏蔽聚氯乙烯護套控制電纜
(ZR192-)KFVRP 氟46(進口PFA)絕緣銅絲編織屏蔽聚氯乙烯護套控制軟電纜
(ZR192-)KFVP2 氟46(進口PFA)絕緣銅帶繞包屏蔽聚氯乙烯護套控制電纜
(ZR192-)KFV22 氟46(進口PFA)絕緣聚氯乙烯外護套鋼帶鎧裝控制電纜
(ZR192-)KFRV22 氟46(進口PFA)絕緣聚氯乙烯外護套鋼帶鎧裝控制軟電纜
(ZR192-)KFVP2-22 氟46(進口PFA)絕緣銅帶繞包屏蔽鋼帶鎧裝聚氯乙烯護套控制電纜
(ZR192-)KFGR(YGC-KF46R) 氟46(進口PFA)絕緣硅橡膠護套控制軟電纜
(ZR192-)KFGPR(YGC-KF46RP) 氟46(進口PFA)絕緣硅橡膠護套銅絲編織屏蔽控制軟電纜
備注：采用進口PFA材料型號前加ZR192，需要阻燃護套型號前加ZR，導體線芯中銅絲可以采用鍍錫。
五：代號名稱和含義
表2
項目 代號 說明
阻燃特性 ZR 分A、B、C級阻燃
系列代號 K 控制電纜
絕緣材料 F 聚全氟乙丙烯(F46)最高工作溫度200℃
可溶性聚四氟乙烯(PFA)最高為260℃(型號前加ZR192)
護套材料 F 聚全氟乙丙烯(F46)最高工作溫度200℃
可溶性聚四氟乙烯(PFA)最高為260℃(型號前加ZR192)
V 聚氯乙烯
G 硅橡膠
屏蔽材料 P 銅絲編織屏蔽
P1 鍍錫銅絲屏蔽
P2 銅帶繞包屏蔽
P3 鋁塑繞包屏蔽
鎧裝材料 22 鋼帶鎧裝聚氯乙烯護套
23 鋼帶鎧裝聚乙烯護套
32 鋼絲鎧裝聚氯乙烯護套
33 鋼絲鎧裝聚乙烯護套
導體結構 A 單股導體
B 7股絞合導體
R 多股絞合導體
六：主要技術指標
1． 成品電纜導體直流電阻(符合GB3956規定)參照附錄A表3
2．20℃時絕緣電阻不小于500MΩ/KM
3．成品電纜經受交流50HZ3.0KV/5min電壓試驗不擊穿。
本產品適用于高溫條件、低溫條件或特殊條件環境中（如酸、堿、油或化學試劑等）供電器設備或儀表設備的連接，以及上述條件需用的電纜。
一、型號與名稱
聚全氟乙丙烯絕緣安裝線（簡稱F46安裝線）。
AF46-聚全氟乙丙烯絕緣安裝線。
AF46span-聚全氟乙丙烯絕緣屏蔽安裝線。
AF46F46span聚全氟乙丙烯絕緣屏蔽護套安裝線（纜）。
可溶性聚四氟乙烯絕緣安裝線。
AF4-聚四氟乙烯絕緣安裝線。
AF4span-聚四氟乙烯絕緣屏蔽安裝線。
二、使用特性
電線的工作電壓為交流額定電壓500V，直流電壓1000V。
根據補償導線芯材料不同,其長期使用溫度不高于： 鍍錫銅導體：150℃，鍍銀銅導體：200℃，鍍鎳銅導體：260℃ 絕緣電阻：（20℃）不低于105mΩ.m。
三、產品結構圖
交貨長度
電纜及電線成圈長度為100m，允許小于2m的短線段交貨其數量不超過交貨量的10%。訂貨時注明內絕緣. 顏色要求。
規格尺寸及參數數據（代表規格）
線芯標稱載面 mm2 線芯結構 最大外徑（ mm） 計算重量 Kg/Km 20℃時直流電阻不大于Ω/Km 最大面纜芯數
